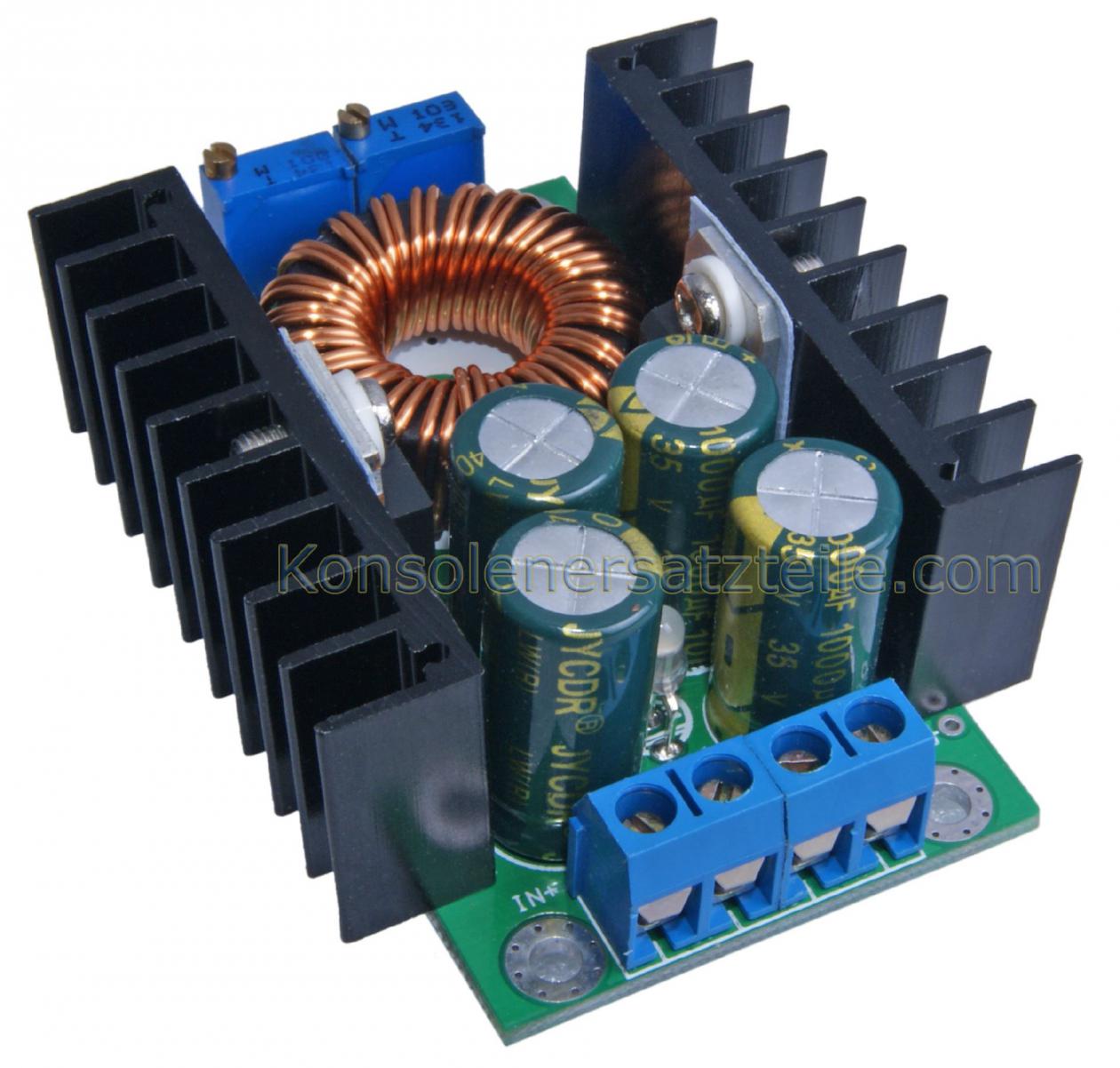

DC DC Spannungsregler, Stromregler, Abwärtsregler, Strom und Spannung einstellbar, CC-CV, KSQ Stromregler 40V/9A/280W
280W KSQ einstellbarer Spannungsregler, Schaltspannungswandler, Stromgrenze und Spannungshöhe einstellbar. Max. 9A / max. 280W
Stromkonstanter, Kurzschlussschutz. Gleichspannung. CC-CV-Regler mit Schraubanschlussklemmen, Konstantstromquelle, LED-Treiber, Laderegler, stufenlos regelbare Ausgangsspannung und stufenlos regelbarer Ausgangsstrom. DC DC Abwärtsregler,DC-DC Schaltreglermodul, DC Spannungswandler, Konstantstromquelle, Konstantstromregler.
Schaltwandler, Stromregler, Spannungsregler, Konstantstromquelle, LED-Treiber, Laderegler, CC-CV-Regler, sehr starker step down DC-DC Schaltregler, Buck Regler, Spannungswandler mit Kurzschluss-Schutz. DC Buck ceonverter, DC DC Schaltwandler.Wandelt eine Gleichspannung auf eine niedrigere Gleichspannung herunter. Mit Schraubanschlussklemmen.
- Kann z.B. als Laderegler für z.B. LiIo / LiPo Akkus verwendet werden, dafür Strom- und Spannungsgrenze Akku-bezogen einstellen.
- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsnennstrom die zu beachtende Größe. Der Strom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.
- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)
Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.
- Kurzschlussschutz aufgrund der Strombegrenzung
Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.
Die Parameter:
- DC Input: 7 Volt - 40 Volt
(U-In muss min. 1V größer als U-Out)
- DC Output: 1,25V - 35V einstellbar
- Strom I-Out: 0,2A - 9A Begrenzungeinstellbar
- Max. 280W (mit ext. Lüfter). Bei hoher Dauerlast zusätzliche Kühlung / Lüfter erforderlich.
- typ. Ripple = 50mV bei Input 24V und Output 12V / 5A
- Spannungsstabilität 1 %
- Lastausregelung 1 %
- Leerlaufstrom typisch 20mA
- Schaltfrequenz ca. 180 kHz
- Wirkungsgrad bis 95%
- 4 Schraubanschlussklemmen, Pin Definition: IN+ IN- / OUT+ OUT-
- Die Minus-Anschlüsse für Ein- und Ausgang müssen voneinander "getrennt" bleiben und dürfen nicht zusammengelegt werden.
- 1 Duo-LED (rot / grün), Statusanzeige rot: Ausgang ist belastet, grün: Laststrom ist kleiner als 0,1 x eingestellter Stromgrenze (interessant für Akkuladung).
- 2 große Kühlkörper
- Maße ca. 65 x 48 x 24 mm
Ideal für Versuchsaufbauten, Ladegeräte, LED-Treiber, Labornetzteile, Testreihen etc.
DC-DC Spannungsregler, Stromregler, Abwärtsregler, Strom und Spannung einstellbar, CC-CV, KSQ Stromregler 40V/9A/280W
| Artikelnummer: | 0749-P280-CC-CV |
Gleichspannungs-Abwärtsregler, U-In ca. 7V-40V, DC Ausgangsspannung einstellbar, Strombegrenzung einstellbar 0,2A- 9A, Leistung max. 280W. DC DC Schaltwandler, Stromregler, KSQ, Spannungsregler, Konstantstromquelle, LED-Treiber, Laderegler, CC-CV-Regler, step down DC-DC Schaltregler, Buck Regler, Spannungswandler mit Kurzschluss-Schutz. DC Buck converter. Regelt eine Gleichspannung auf eine niedrigere Gleichspannung herunter. Mit Schraubanschlussklemmen.
18,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 18,03 €
- Ab 3 St: 17,65 €
- Ab 5 St: 17,08 €
Ab Lager
