DC-DC Aufwärtsregler, Spannungsregler einstellbar, Step Up Spannungswandler, LED Voltmeter, 4A max.

Name: DC-DC Aufwärtsregler, Spannungsregler einstellbar, Step Up Spannungswandler, LED Voltmeter, 4A max.
SKU: 0748-XL-6009-DVM
Price: 13.98 EUR
Availability: InStock

Sie sind hier: Konsolen Ersatzteile - Technischer Handel » Elektronik, Strom- und Spannungsregler, KSQ, LED

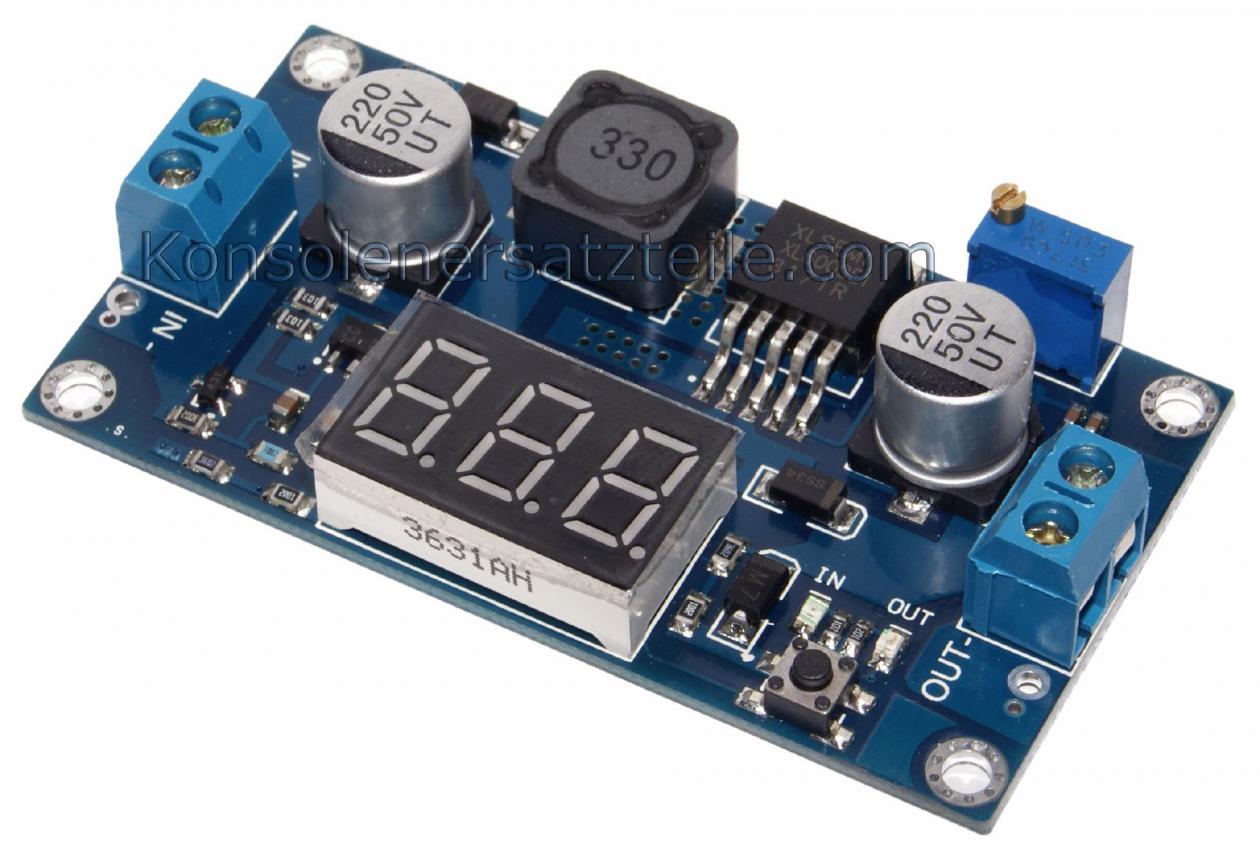

XL-6009-DVM - Die Luxusvariante: DC-DC Boost Schaltwandler mit Schraubklemmen und zwischen Ein- und Ausgang umschaltbarem digitalen Voltmeter.
- DC DC Aufwärtsregler, DC-DC Schaltreglermodul, DC Spannungswandler. Stufenlos regelbare Ausgangsspannung, erhöhter Spannungsbereich bis ca. 38V.

- einstellbarer Spannungsregler, Step up DC-DC Schaltregler, Spannungswandler, DC power supply. 4 Ampere max.
XL6009E dc-dc-wandler, dc boost converter, Step-Up Gleichspannungswandler, wandelt eine kleinere Gleichspannung in eine höhere Gleichspannung um.

Aus z.B. 5 Volt werden dann z.B. 12 Volt oder 15 Volt oder aus 12 Volt werden 30 Volt, alles einstellbar und stufenlos regelbar.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung hoch und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-94%) bedeutet wenig Verlustleistung, damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

TIP: Sofern sie die Möglichkeit bei der Auslegung haben, wirkt sich eine "hohe" Spannung dahingehend positiv aus, dass die Verlustleistung auf der Platine sinkt, die Wärme also geringer wird, da bei einer "hohen" Eingangsspannung der zugeführte Strom entsprechend auch kleiner wird. Anm.: typisch bei Akkubetrieb, wenn man die Wahl zwischen z.B. 6V oder 12V hat und letztlich 24V erzeugen will. Dann wäre eine Einspeisung mit 12V vorzuziehen.

Ausgangsspannungsbereich bis ca. 37V.

Das praktische an dieser Ausführung sind sowohl das digitale Voltmeter als auch die Schraubklemmen.

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteils etc. Der erhöhte Spannungsbereich reicht auch für viele "anspruchsvollere" Aufgabenstellungen, kann auch kleinere Inverter ersetzen.

Die 3-stellige digitale Spannungsanzeige erfolgt z.B. in der Form: "12.2" für 12,2 Volt, Auflösung 0,1V. Für zuverlässige Messungen ist eine Eingangsspannung von min. ca. 6V erforderlich.

Das digitale Voltmeter ist zwischen Ein- und Ausgang einfach und schnell per Tastendruck umschaltbar oder auch komplett abschaltbar, der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen.

- DC-Input: ca. 4,5V - 32V / max. 4A

- DC-Output: ca. 5V - 38V stufenlos einstellbar

Anm.: bei reinen Aufwärtsreglern kann die Ausgangsspannung nicht kleiner als die Eingangsspannung werden. Das gilt auch dann, wenn der Einstell-Trimmer auf einem Wert der z.B. 12V entspräche steht, aber die Eingangsspannung bereits bei z.B. 18V liegt. Dann werden auch am Ausgang min. diese z.B. 18V anstehen. Sog. Automatikregler können in beide Richtungen, also auch abwärts, regeln. Siehe Automatischer aufwärts / abwärts Spannungsregler (Begriff anklicken)

- bei hoher Dauerlast Kühlkörper erforderlich.

- Schaltfrequenz ca. 400 kHz

- 4 Schraubklemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- Zul. Umgebungstemperatur: -40 C bis +85 C

- Maße ca. 6,98 cm x 3,8 cm x 2 cm

Häufige Verwendung für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen.
Anwendungsbeispiel: für die Verwendung eines Akkupacks von 4,8 Volt wird die Spannung auf z.B. 9 Volt hochgewandelt, um z.B. ein Arduino Board o.ä. zu speisen. Oder ein Motorroller mit einer 6-Volt Anlage soll eine 12V-Steckdose bekommen, um ein Navi zu betreiben oder es soll ein gängiges Kfz-Ladekabel für ein Handy o.ä. verwendbar werden usw. usw..

- Abbildung ähnlich
