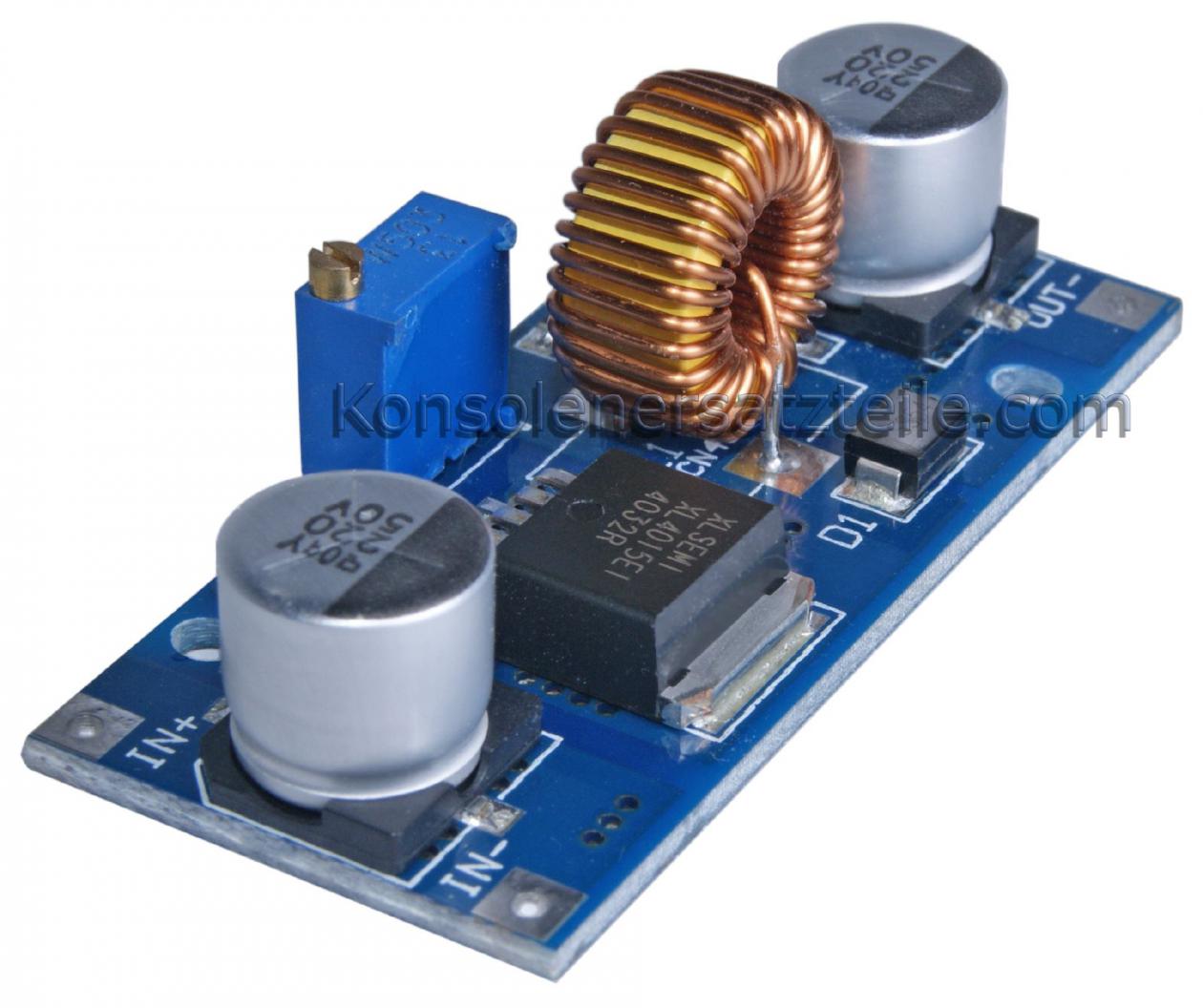

Einstellbarer DC-DC Spannungsregler, Step down abwärts Spannungswandler max. 38V 5A / 75W
Einstellbarer DC Spannungsregler mit Lötanschluss und Power-LED.
Gleichspannung IN max. 5A / max. 38V / max. 75W .
Stufenlos regelbare Ausgangsspannung und regelbarer Strom. DC DC Abwärtsregler,DC-DC Schaltreglermodul, DC Spannungswandler.
- XL-4015 dc-dc wandler, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, Step-down Gleichspannungswandler, Spannungs Schaltwandler, dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul.
- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.
- ein hoher Wirkungsgrad (ca. 85%-96%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)
Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.
- Inkl. Übertemperaturschutz, die Steuerung fährt bei Übertemperatur herunter.
- Ebenfalls Top ist die eingebaute Strombegrenzung (Ik = 8A max.) und die daraus folgende Kurzschlussfestigkeit.
Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.
Die Parameter:
- DC Input: 4 - 38V (38 V max. !)
- DC Output: 1,25-36V einstellbar
- Spannungsstabilität 0,8%
- Strom I-Out: 0 - 5A max., 75W. Bei hoher Dauerlast zusätzliche Kühlung / Kühlkörper erforderlich.
- Schaltfrequenz ca. 180 kHz
- 4 Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-
- 2 Befestigungsbohrungen
- Maße ca. 54mm x 23mm x 18mm
Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.
Einstellbarer DC-DC Spannungsregler, Step down abwärts Spannungswandler max. 38V 5A / 75W
| Artikelnummer: | 0749-XL-4015 |
Leistungsstarker step down DC-DC Schaltregler, Spannungsregler mit Kurzschluss-Schutz. DC Buck converter, DC DC Schaltwandler. Temperaturschutz, Strombegrenzung. U-In 4V-38V, U-Out 1,25V-36V. I = 5 Amp. / 75W max. Wandelt verlustarm eine höhere DC Spannung auf eine niedrigere DC Spannung herunter.
9,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 9,48 €
- Ab 3 St: 9,28 €
- Ab 5 St: 8,98 €
Ab Lager
