XL4015 Step down DC-DC Spannungsregler, einstellbar. Schaltspannungswandler mit LED-Anzeige für Ein- oder Ausgangsspannung. Max. 36V / 5A / 75W

Name: XL4015 Step down DC-DC Spannungsregler, einstellbar. Schaltspannungswandler mit LED-Anzeige für Ein- oder Ausgangsspannung. Max. 36V / 5A / 75W
SKU: 0748-XL-4015-DVM-mZ
Price: 13.98 EUR
Availability: InStock

Sie sind hier: Konsolen Ersatzteile - Technischer Handel » Elektronik, Strom- und Spannungsregler, KSQ, LED

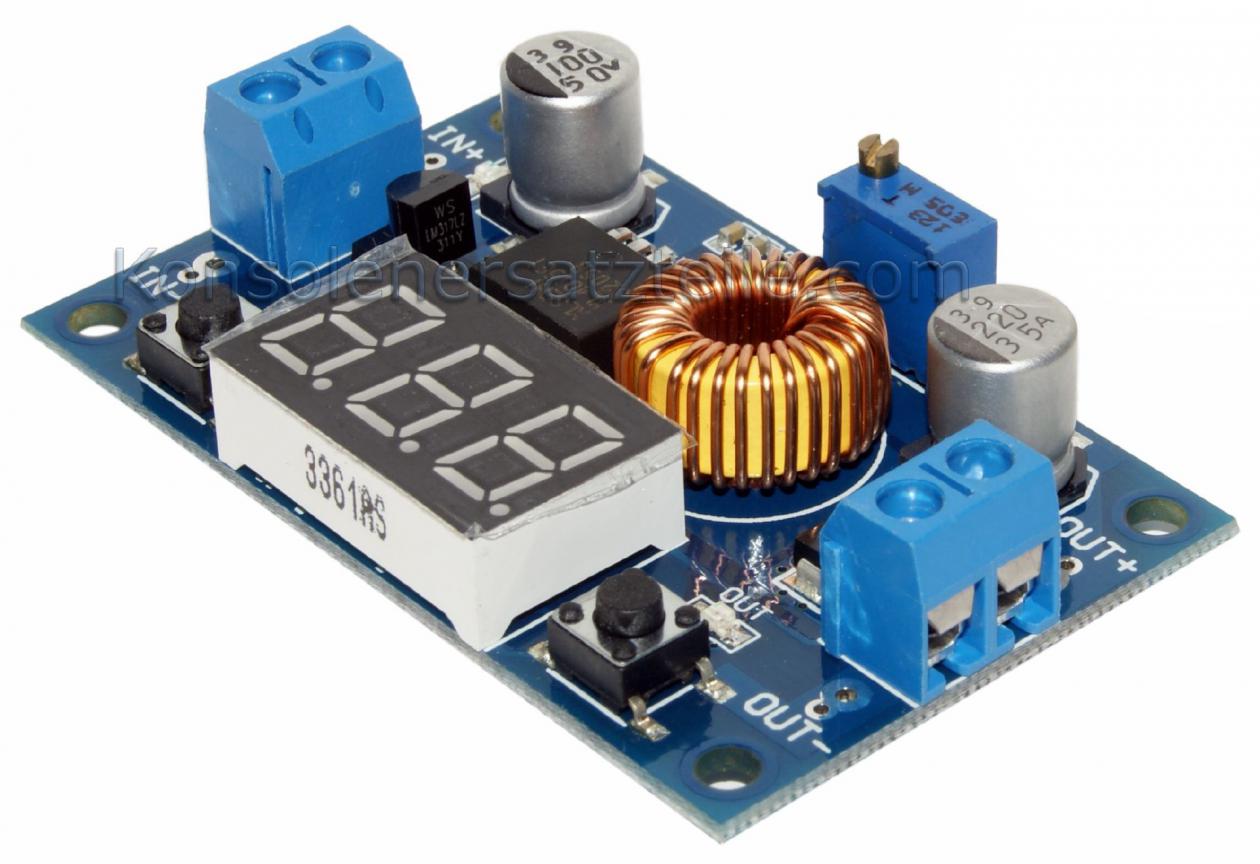

DC-DC Schaltwandler, einstellbarer Spannungsregler XL4015 - DVM: DC-DC Buck Schaltwandler, Spannungsreglerplatinemit Schraubklemmen und zwischen Ein- und Ausgang umschaltbarem digitalen Voltmeter. Erhöhter Strombereich bis 5A / 75 W max. Stufenlos regelbare Ausgangsspannung. DC DC Abwärtsregler,DC-DC Schaltreglermodul, DC Spannungswandler.

- XL-4015E1 dc-dc wandler, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, Spannungswandler, DC power supply, dc dc buck converter, Step-down Gleichspannungswandler, Spannungs Schaltwandler, dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul With Terminal).

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-96%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Das praktische an dieser Ausführung sind u.a. sowohl das digitale Voltmeter als auch die Schraubklemmen.

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.

- Inkl. Übertemperaturschutz, die Steuerung fährt bei Übertemperatur herunter.

- Ebenfalls Top ist die eingebaute Strombegrenzung auf 5A und die daraus folgende Kurzschlussfestigkeit.

Die 3-stellige digitale LED Spannungsanzeige erfolgt z.B. in der Form: "12.2" für 12,2 Volt, Meßbereich 4-40 Volt, Auflösung und Fehler 0,1V. Für zuverlässige Messungen ist eine Eingangsspannung von min. ca. 6V erforderlich.

Das digitale Voltmeter ist zwischen Ein- und Ausgang einfach und schnell per Tastendruck umschaltbar oder auch komplett abschaltbar, der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen. Außerdem lässt sich das LED-Voltmeter kalibrieren, falls nötig.

Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 x 1A = 0,65A.

TIP: Sofern sie die Möglichkeit bei der Auslegung haben, wirkt sich eine "hohe" Spannung dahingehend positiv aus, dass die Verlustleistung auf der Platine sinkt, die Wärme also besser in den Griff zu bekommen ist, da bei einer "hohen" Eingangsspannung der zugeführte Strom entsprechend auch kleiner wird. Ein "grobes" Besipiel: sie wollen 12V abnehmen, gehen mit 24 V rein, das hat zur Folge, dass sie im Eingang dann auch nur ca. die Hälfte des Ausgangsstromes benötigen (12V/24V : 0,96).

Falls Sie das Display genau justieren möchten:
(a) Ausgangsspannung kalibrieren:
1.) stellen sie das Display so ein, dass die Ausgangsspannung angezeigt wird (idealerweise auf ca. 10V eingestellt), die LED "AUS" leuchtet dann, das DVM zeigt den Wert der Ausgangsspannung.
2.) Drücken Sie die rechte Taste für mehr als 2 Sekunden, loslassen, Voltmeter und "AUS" LED blinken synchron (Ausgangsspannungskalibrierungsmodus).
3.) Drücken sie die rechte taste (normal kurz) wird der angezeigte Spannungswert um eine Einheit 0,1V erhöht, drücken Sie die linke Taste, verringert dies den angezeigten Wert.
Drücken Sie die entsprechende Taste so oft, bis der angezeigte Wert in etwa mit dem des zu Vergleichszwecken extern angeschlossenen DVM übereinstimmt.
4.) drücken sie die rechte Taste für mehr als 2 Sekunden, loslassen, die Werte werden abgespeichert.

(b) Eingangsspannung kalibrieren:
1.) stellen sie das Display so ein, dass die Eingangsspannung angezeigt wird (idealerweise bei ca. 10V), die LED "EIN" leuchtet dann, das DVM zeigt den Wert der Eingangsspannung.
- 2.) 3.) 4.) die weitere Prozedur erfolgt analog zur der oben geschilderten Prozedur.

- Hoher Wirkungsgrad (bis zu 96%) bedeutet wenig Verlustleistung

- DC Input: 4 - 38V max.

- DC Output: 1,25-36V einstellbar

- Spannungsstabilität 0,8%

- Strom I-Out: 0 - 5A max., 75W. Bei hoher Dauerlast Kühlung bzw. Kühlkörper (z.B. auf Unterseite) empfohlen.

- Lastausregelung 0,8%

- Dynamische Reaktionsgeschwindigkeit 5% 200uS

- Schaltfrequenz ca. 180 kHz

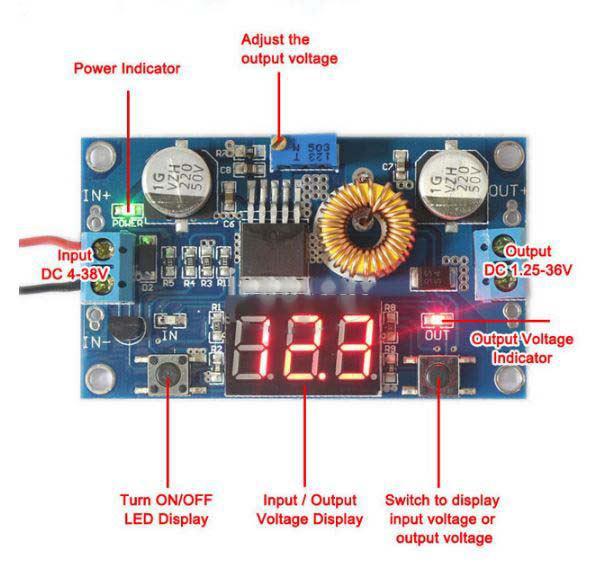

- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- Maße ca. 6,6 cm x 3,9 cm x 1,8 cm

- 4 Befestigungsbohrungen

Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.

Wahlweise mit oder ohne Zubehör lieferbar:

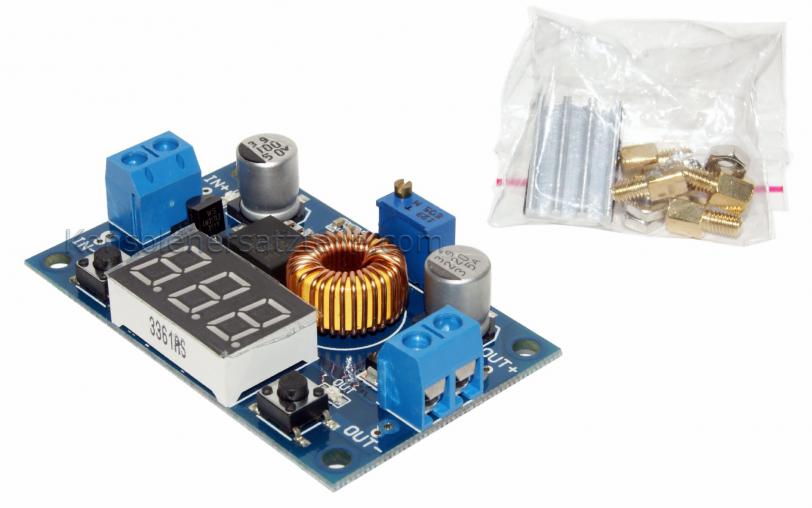

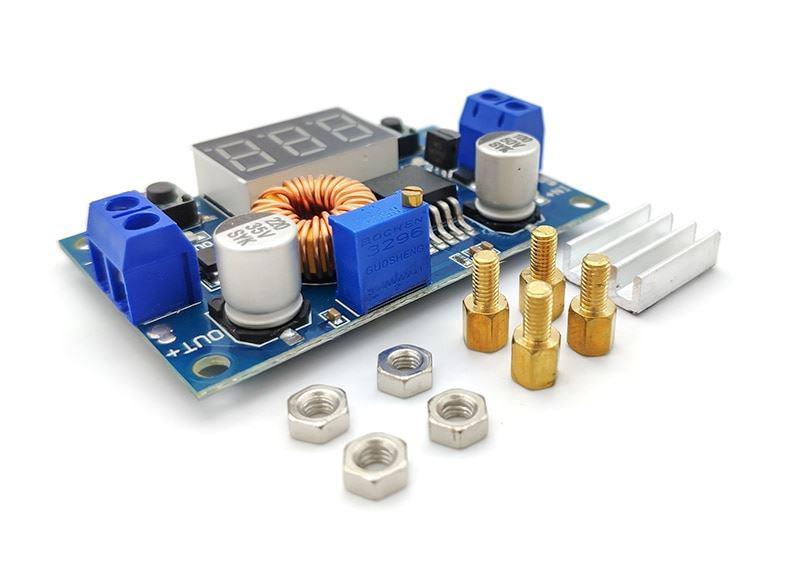

Das Zubehörset besteht aus 4 Distanzbolzen mit Muttern, sowie einem selbstklebenden Kühlkörper, der auf den Wandlerbaustein oder unter die Platine geklebt werden kann.

Abbildungen ähnlich.
