USB-C Schummelmodul für USB PD3.0/QC Schnell-Ladegeräte. Ausgang an Schraubklemmen, Spannung / Leistung mittels Dipswitch und abhängig vom Ladegerät wählbar: 9V / 12V / 15V / 20V - bis max. 100W / max. 5A
USB-C Schummelmodul für USB-Ladegeräte QC 2.0 / PD 3.0
Ausgangsspannung mittels Schiebeschalter wählbar.
USB-C Trigger Board PD2.0/PD3.0/QC2.0/QC3.0
Nach PD3.0 ist wählbar: 9V / 12V / 15V / 20V
Leistung max. 100W / 5A - und abhängig vom (Schnell-) Ladegerät.
Das Ladegerät muss die gewählte Spannung und die abgenommene Leistung unterstützen.
Vorteil: Sie können aus einem relativ preiswerten Ladegerät auch höhere Spannungen als die 5V-Standardspannung herausholen - und das häufig auch mit hoher Leistung (je nach Gerät).
Dieses Modul täuscht dem "intelligenten" (Schnell-) Ladegerät" (PD/QC) vor, ein ebenfalls "intelligenter" Stromverbraucher zu sein. Die Spannungswahl erfolgt mittels kundenseitig zu setzender Schiebeschalter.
Intelligente, schnell-ladefähige Verbraucher (viele Handys, Smartphones, Laptops usw.) verfügen über die Fähigkeit, eine bestimmte Spannung vom Ladegerät abzufordern, die das Ladegerät dann i.d.R. auch liefert. Das setzt die Einhaltung eines bestimmten Übertragungsprotokolles voraus. Dieses Modul beherrscht die häufigsten Protokolle / "Sprachen".
Das Ganze funktioniert also ausschließlich in Zusammenarbeit mit einem Schnellladegerät, das die üblichen Protokolle beherrscht, sowie einem dazu passenden Kabel. Ein "normales, altes" Ladegerät" kann die Spannung nicht verändern. Auch ein "altes" Kabel kann den Erfolg verhindern, da die erforderlichen Datenleitungen hierin nicht enthalten sind.
Sollte das verwendete Ladegerät die angeforderte Spannung nicht liefern können (es gibt unterschiedliche Ausführungen), wird automatisch die nächst mögliche niedrigere Spannung geliefert. Letztlich bestimmt also auch das verwendete Ladegerät, welche Spannung geliefert werden KANN und welche Leistung realisierbar ist.
Die Platine selbst ist für die Übertragung von max. 100W bzw. einem Strom von max. 5A ausgelegt. Eine Beeinflussung der Spannung bzw. des Stromes erfolgt durch diese Platine nicht, sie fordert lediglich eine bestimmte Spannung an.
Für den Betrieb ist ein geeignetes Schnellladegerät sowie ein dazu passendes (schnellladefähiges) USB-C Anschlusskabel erforderlich.
Messen Sie die Ausgangsspannung nach, BEVOR Sie eine Last anschließen, die dafür womöglich nicht geeignet ist.
Anm.: es ist NICHT möglich, einen dafür ungeeigneten Verbraucher (Handy, Laptop usw.) zu einem schnellladefähigen Gerät zu modifizieren.
- Platinenmaße ca. 28 mm x 10,7 mm x Höhe ca. 15 mm
- Eingang: USB-C Buchse
- Ausgang: Schraubklemmen
Pin Definition:
OUT Positive: +
sowie
OUT Negative: -
- Zul. Umgebungstemperatur: -45 C bis +85 C

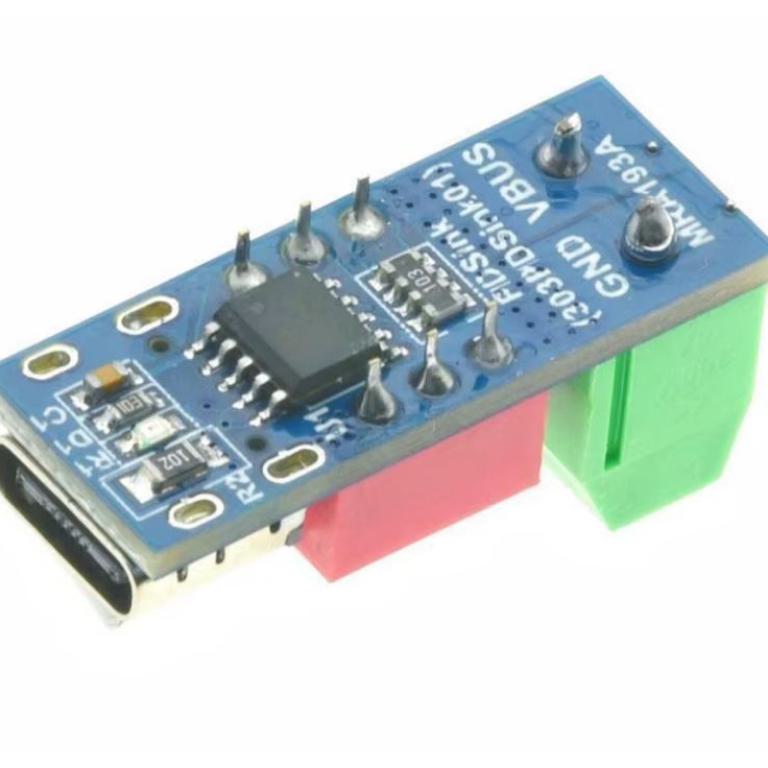

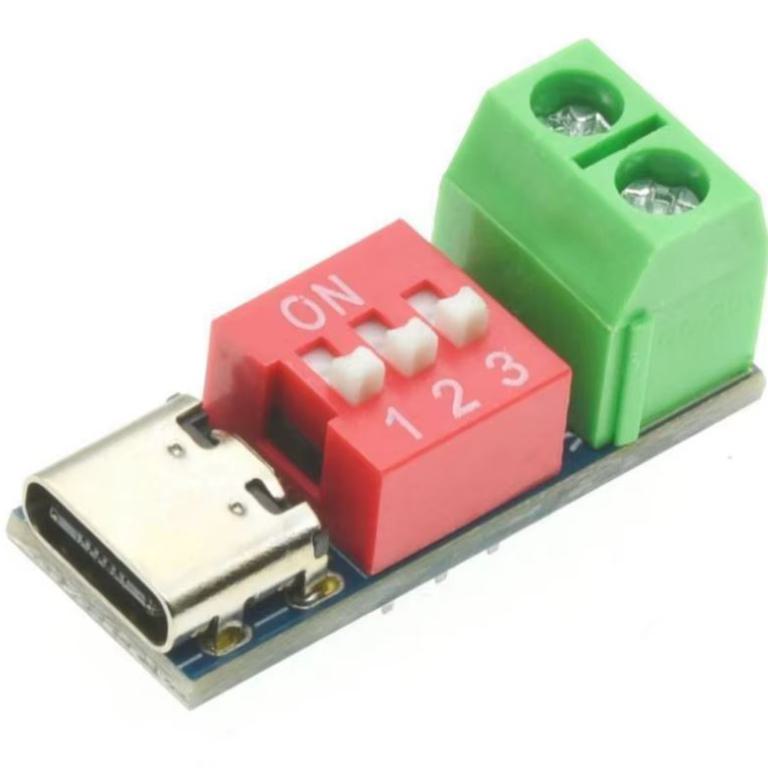

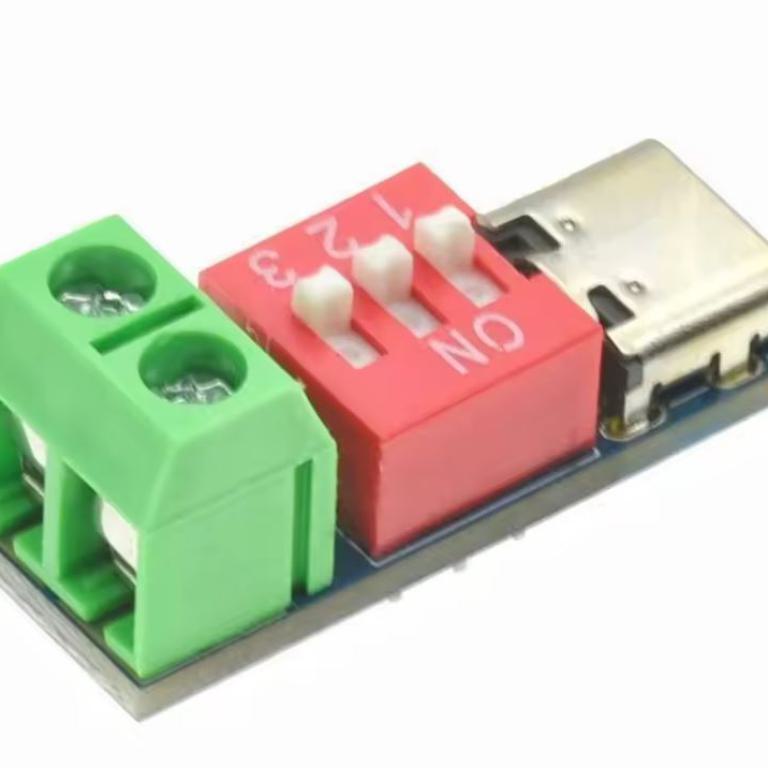

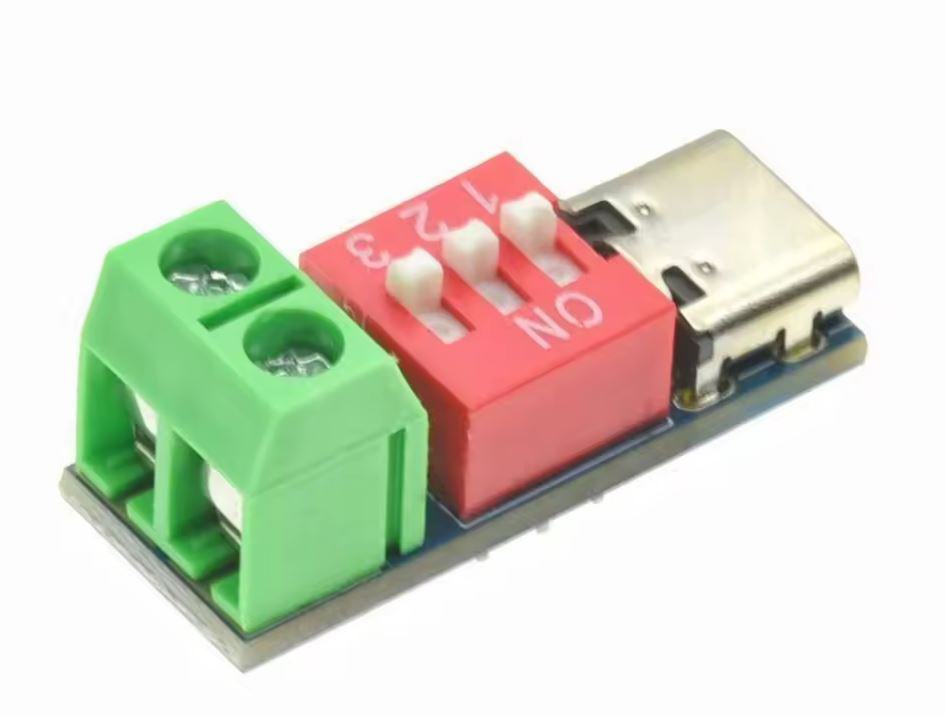

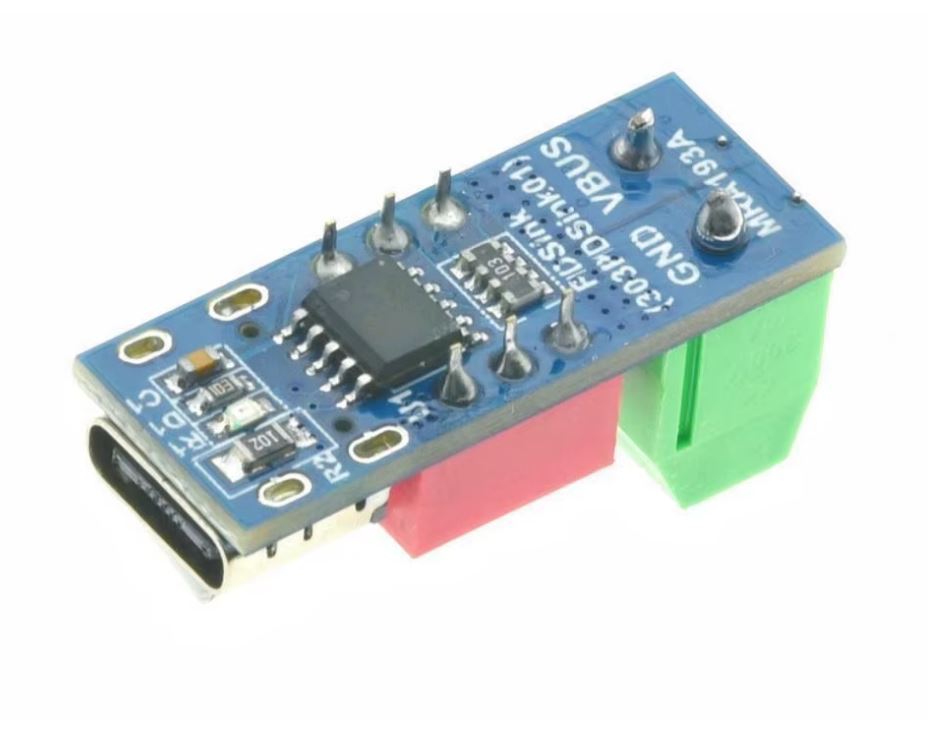

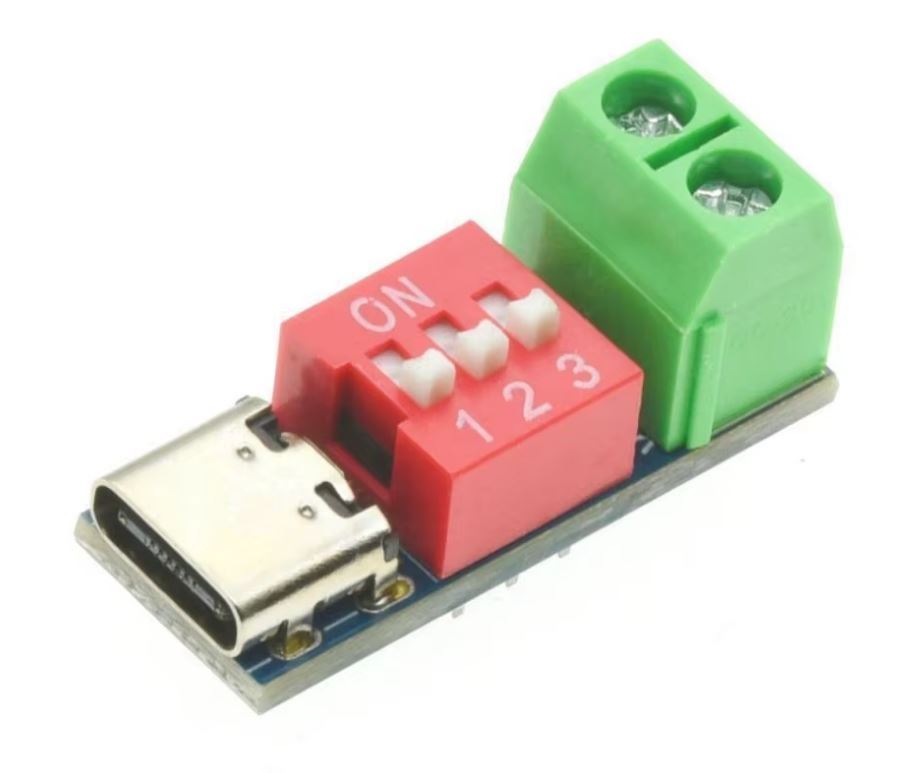

Auf den Bildern sind alle Schalter GESETZT (gemäß Tabelle auf 1)
Um z.B. eine Ausgangsspannung von 12V einzustellen, muss der Schiebeschalter "3" auf "3" stehen, die Schalter 1 und 2 auf "ON".
Für 9V gilt entsprechend Tabelle: alle Schiebeschalter stehen auf "ON".
USB-C Schummelmodul für USB PD3.0/QC Schnell-Ladegeräte. Ausgang an Schraubklemmen, Spannung / Leistung mittels Dipswitch und abhängig vom Ladegerät wählbar: 9V / 12V / 15V / 20V - bis max. 100W / max. 5A
| Artikelnummer: | 0747-USBC-DIP-01 |
Täuscht dem intelligenten Ladegerät (PD/QC) einen PD QC kompatiblen Verbraucher vor. PD2.0/PD3.0/QC2.0/QC3.0 . Die Spannungswahl erfolgt mittels kundenseitig zu setzender Schiebeschalter.
12,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 12,33 €
- Ab 3 St: 12,01 €
- Ab 5 St: 11,36 €
Ab Lager
