DC Spannungsregler, Stromregler, einstellbar KSQ + Messgerät mit LED Anzeige von P, U, I . Max. 38V / 5A / 75W. Mit Schraubklemmmen und USB Ausgang

Einstellbarer DC Strom- und Spannungsregler mit digitalem Messgerät für Spannung, Strom und Leistung.
Spannung einstellbar, Strom einstellbar, Stufenlos regelbar CC-CV, KSQ, DC-DC Schaltwandler, Abwärtswandler mit hoher Leistung 36V / 5A / 75 W max.

Unbedingt lesen, das Gerät ist jeden Cent wert!

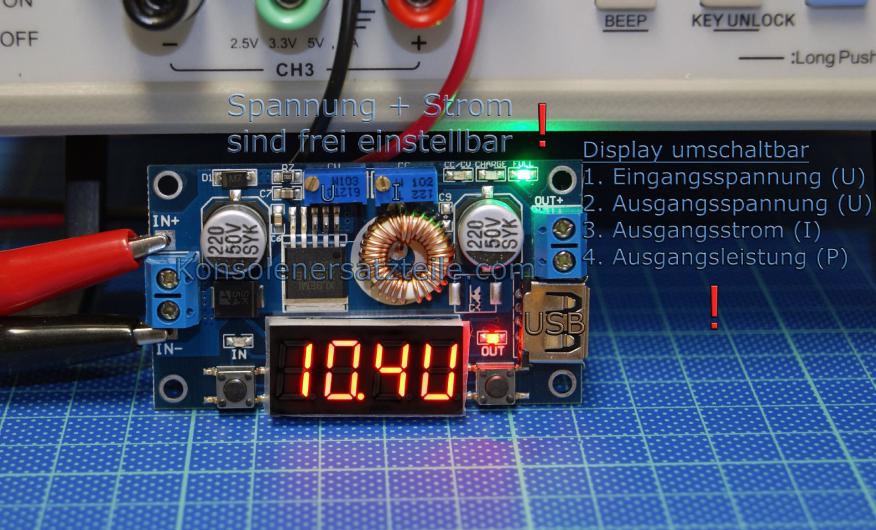

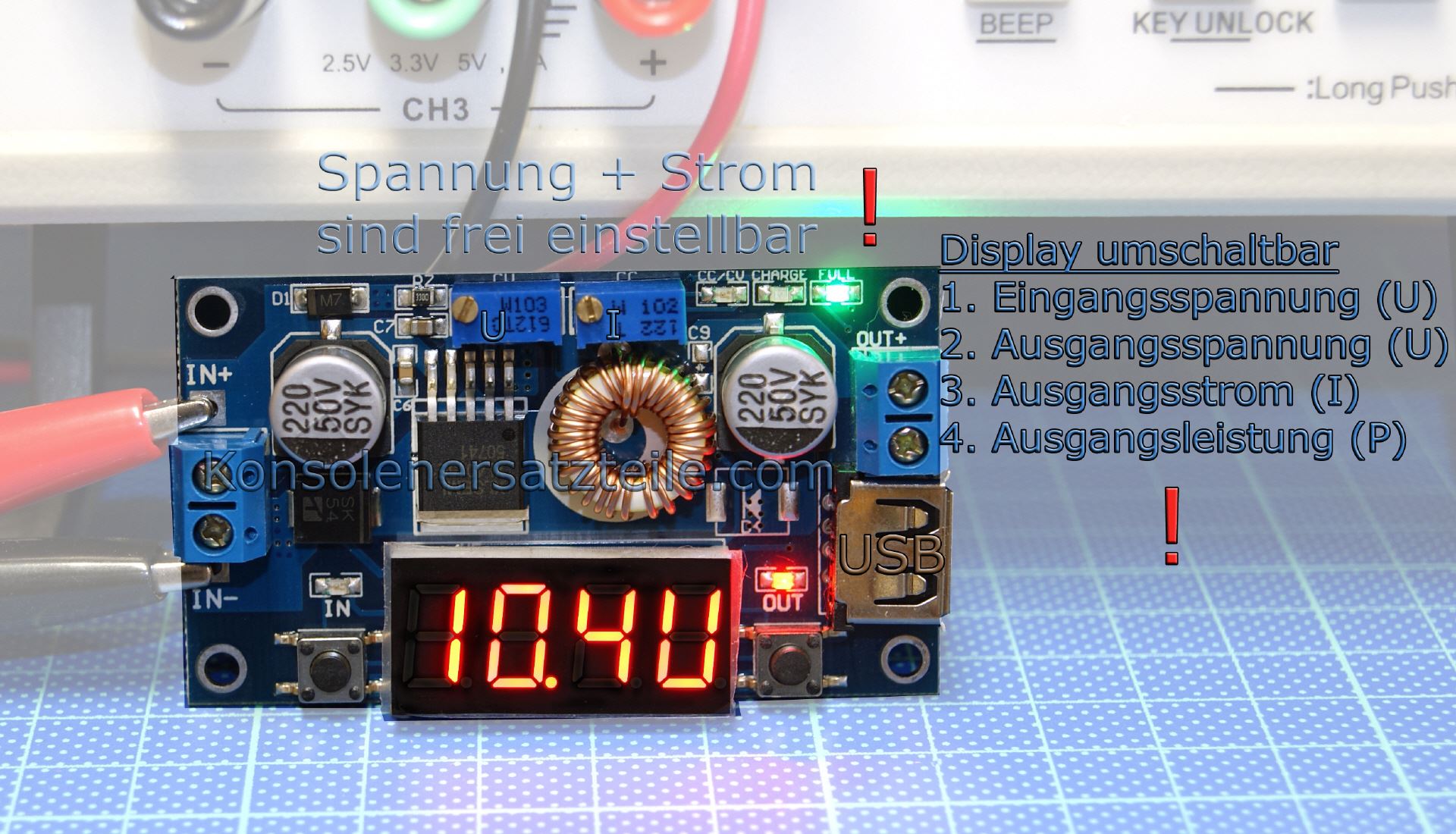

4-stelliges Display, aus- und umschaltbar
Die letzte Displaystelle zeigt an, in welchem Anzeigemodus sich das Display befindet:
1. Eingangsspannung (U/V)
2. Ausgangsspannung (U/V)
3. Ausgangsstrom (I/A)
4. Ausgangsleistung (P/W)
5. Cycle Mode, das Display wechselt zyklisch


- Spannung einstellbar

- Strombegrenzung einstellbar
Das setzt voraus, dass Sie den Minuspol (Masse, GND) der Eingangsspannung getrennt von dem Minuspol (Masse, GND) des Ausgangs halten! Insbesondere im KfZ-Bereich muss dem Thema Aufmerksamkeit gewidmet werden.


Die Platine ist sehr gut als regelbarer LED-Treiber oder als Ladegerät für Lithium-Akkus oder als "normale" Spannungsquelle mit zusätzliche Features verwendbar.
Kenntnisse wie das jeweils zu tun ist, sind allerdings erforderlich.

Außerdem verfügt die Platine über 5 LEDs zur Statusanzeige
(In, Out, Ausgang an, Stromgrenze erreicht, Ladung vollständig)


- Der Baustein XL4015E1 wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil. Darüber hinaus kann auch der Strom begrenzt werden.

- Wandeln sie die für ihren Zweck zu hohe Spannung mit dieser Platine nahezu verlustfrei in eine kleinere Spannung um - diese können sie innerhalb der Grenzen (s.u.) frei wählen bzw. einstellen. Die einmal eingestellte Ausgangsspannung wird dann gegenüber Lastschwankungen oder Spannungsschwankungen am Eingang stabilisiert (sofern die Rahmenbedingungen stimmen).

- Außerdem können sie der Höhe des möglichen Stromes auch Grenzen setzen, z.B. um einen Lithium-Akku (LiPo, LiIo oder andere) mit konstantem Strom zu laden oder um eine Power LED ohne Vorwiderstand mit konstantem Strom zu betreiben oder um ihre daran angeschlossene Experimentierschaltung vor Überstrom zu schützen (CC, Sicherungsfunktion) usw. usw.

- Die Einstellungen erfolgen an den Spindeltrimmern ("blauer Klotz mit Messingschraube"). Die Schraube lässt sich viele Umdrehungen (>15) stellen, daher kann eine Einstellung sehr präzise vorgenommen werden. Die Endanschläge melden sich mit einem leisen "Klicken". Spannungseinstellung an CV, Strombegrenzung an CC. Anm.: der eingestellte Maximalstrom wird natürlich nur dann erreicht, wenn auch das ohmsche Gesetz es zulässt, d.h. die eingestellte Spannung muss ausreichen, um den Widerstand der angeschlossenen Last soweit überwinden zu können.

- ein hoher Wirkungsgrad (ca. 85%-96%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Weitere Vorteile dieser Ausführung sind u.a. das digitale Meßgerät für Spannung, Strom und Leistung sowie auch die Schraubklemmen und der USB-Anschluss (Ausgang).

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteils etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.


- Übertemperaturschutz die Steuerung fährt bei Übertemperatur herunter.

- Kurzschlussfestigkeit ergibt sich aus der eingebauten Strombegrenzungsmöglichkeit.

- Wiederstart nach Überlast, sattem Kurzschluss oder nach Übertemperaturabschaltung erfolgt durch kurze Trennung der Last vom Modul und der Platine von der Spannungsversorgung


Das eingebaute digitale Messgerät ist zwischen Ein- und Ausgang einfach und schnell per Tastendruck umschaltbar oder auch komplett abschaltbar, der Status wird per LED angezeigt. Optimal, um sich von der zugeführten und der ausgangsseitig erzeugten Spannung ein schnelles Bild zu machen.

Für zuverlässige Messungen des integrierten Messgerätes ist eine Eingangsspannung von min. ca. 6,5V erforderlich. Bei Unterspannung werden meist zu hohe Spannungen bzw. Werte angezeigt.
Die digitale LED Anzeige erfolgt z.B. in der Form:
- "12.0U" für 12,0 Volt
- "0.20A" für 0,2 Ampere
- "2.40P" für 2,4 Watt
- Auflösung und Fehler ca. 1% + 1 Digit.



Aus z.B. 12 Volt können dann z.B. 7,5 Volt oder eine andere, frei wählbare Spannung eingeregelt werden.
Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.
Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A.
Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 x 1A = 0,65A.

TIP: Sofern sie die Möglichkeit bei der Auslegung haben, wirkt sich eine "hohe" Eingangsspannung dahingehend positiv aus, dass die Stromaufnahme und damit die Verlustleistung auf der Platine sinkt, die Wärme also besser in den Griff zu bekommen ist. Ein grobes Beispiel: sie wollen 12V abnehmen, gehen mit 24 V rein, das hat zur Folge, dass sie im Eingang dann auch nur ca. die Hälfte des Ausgangsstromes benötigen (12V/24V : 0,96).



- DC Eingangsspannung, U-In: 6V - 36V
max.

- DC Ausgangsspannung, U-Out: 1,25V - 32V (einstellbar)

- Ausgangsstrom I-Out: 0 - 5A (Obergrenze einstellbar, 5A kurzzeitig)

- Ausgangsleistung max. 75W
kurzzeitig. (Bei hoher Dauerlast >50W zusätzliche Kühlung bzw. Kühlkörper erforderlich)

- Leelaufstrom ca. 15mA (inkl. Display ca. 40mA)

- ein hoher Wirkungsgrad (bis zu 96%) bedeutet wenig Verlustleistung

- Schaltfrequenz ca. 180 kHz

- Klemmanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT- (Ausgang über Schraubklemmen oder USB-Buchse)

Beachten Sie für den Anschluss bitte die Bedruckung der Platine ggf. auch auf der Unterseite.

Die Massen (- GND) dürfen NICHT zusammengeschaltet bzw. gebrückt, verbunden oder vertauscht werden - der Ausgang hat einen eigenen Minuspol und der Eingang auch. Das selbe gilt für die Pluspole, niemals zusammenlegen, verbinden oder vertauschen.


- Maße ca. 6,82 cm x 3,88 cm x 1,5 cm

- 4 Befestigungsbohrungen


Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.

Wahlweise mit oder ohne Zubehör lieferbar:
Das Zubehörset besteht aus 4 Distanzbolzen mit Muttern, sowie einem selbstklebenden Kühlkörper, der auf den Wandlerbaustein oder unter die Platine geklebt werden kann.

Anm.: ein ähnlicher Artikel mit Gehäuse (identische technischen Daten) ist dieser Artikel (anklicken): Spannungsregler Stromregler KSQ, Meßgerät, Gehäuse

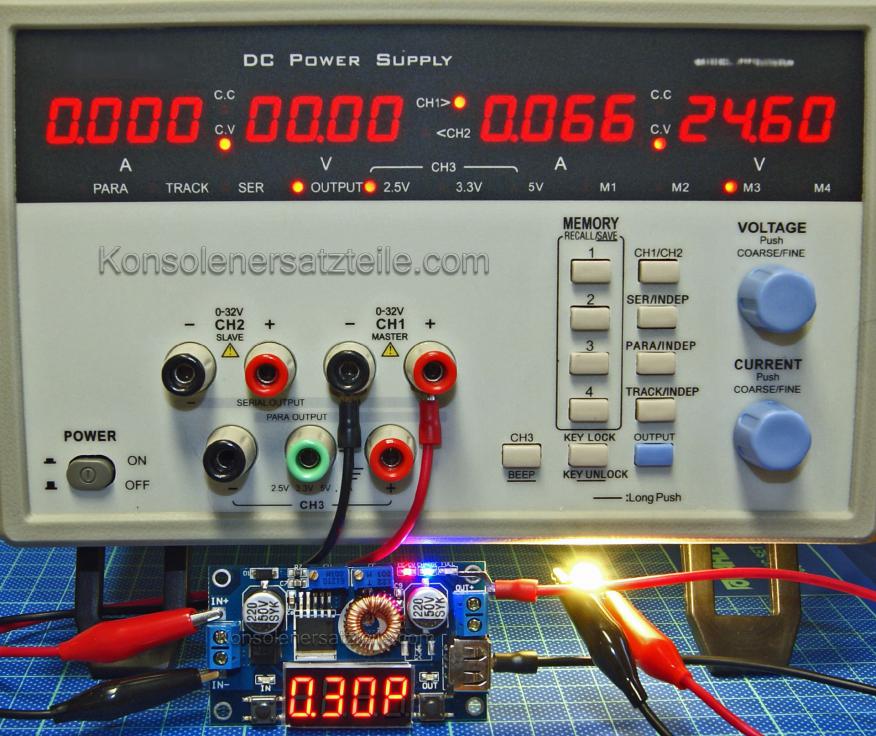

Im Bild-Beispiel wurde eine Power-LED ohne Widerstand an die Platine angeschlossen. Zuvor wurde die Spannung auf ca. 10V eingestellt (hätte theoretisch auch deutlich mehr oder weniger sein dürfen) und der Strom wurde auf 0,12A begrenzt. Anm.: die LED verträgt problemlos 0,3A und leistet dann ca. 1 Watt. Die Strom-Begrenzung ist hier das, worauf es bei einer LED ankommt. Die Spannung an der LED beträgt bei dem Strom ca. 2,7 V und die Leistung 0,3 Watt, so wie es angezeigt wird (0.30P). Alle genannten Parameter können mit dem integrierten Display durch einfaches Umschalten angezeigt werden. Das Netzteil gibt hier 66mA an die gesamte Schaltung ab.

Spannungsregler, Stromregler, einstellbar KSQ + LED Messgerät P, U, I

Artikelnummer: 0748-4015-KSQ-DVM-mZ

Konstantstromtreiber, Strom und Spannung einstellbar, DC DC Step down Spannungsregler mit digitalem Messgerät für Spannung Strom und Leistung! Spannungsregelung, Stromregelung (CC CV KSQ), max. 75W, 36V, 5A. Schaltwandler mit LED-Anzeige, Ausgang über Schraubklemmen oder USB-Buchse. DC-DC Schaltregler XL4015 mit hoher Effizienz, Temperaturschutz, Strombegrenzung. U-In 4V-38V, U-Out 1,25V-36V. I = 5 Amp. / 75W max. Wandelt eine größere DC Spannung auf eine kleinere DC Spannung herunter, Step down.
