DC Mini Step-Up Aufwärts- Spannungsregler, einstellbare Fixspannung per Lötbrücke, DC IN: 2,5V-5V - OUT: 5V / 8V / 9V / 12V / max. 5W

DC-DC Step Up Boost Schaltwandler in Miniaturbauweise! Wandelt Eingangsspannungen im Bereich von ca. 2,5-5 Volt hoch auf eine (wählbare) Festspannung.
(Mini DC-DC Schaltregler, Spannungswandler, DC DC Aufwärtsregler, Spannungsregler, Schaltwandler, Boost Switch Power Supply Modul, Step Up Converter)

- DC Schaltreglermodul hoher Effizienz

- ein hoher Wirkungsgrad hält die Energieverluste gering

- Optimal für z.B. Lithium-Io-Akkubetrieb mit einer Zelle (3,7V).

- Spannungsversorgung für alle Geräte mit relativ niedrigem Leistungsbedarf (max. 5W)

- Eingangsspannungsbereich ca. 3 Volt - 5 Volt
(2,5V ist minimal am Eingang möglich, jedoch liegt dann die Ausgangsspannung um ca. 0,5V niedriger)

- zulässiger max. Eingangsstrom ca. 1,5 A

- Ausgangsspannung durch Aktivierung der entsprechenden Lötbrücken wählbar

- zulässige Ausgangsströme bei Verwendung eines 3,7 V Lithium Akkus am Eingang (Belastbarkeit ca. 5 Watt):
5V 1A
8V 0,5 A
9V 0,45 A
12V 0,3 A

- zulässige Ausgangsströme bei 5 Volt am Eingang (Belastbarkeit ca. 6 Watt):
8V 0,7 A
9V 0,7 A
12V 0,5 A

Der Regler kann ausschließlich aufwärts wandeln!

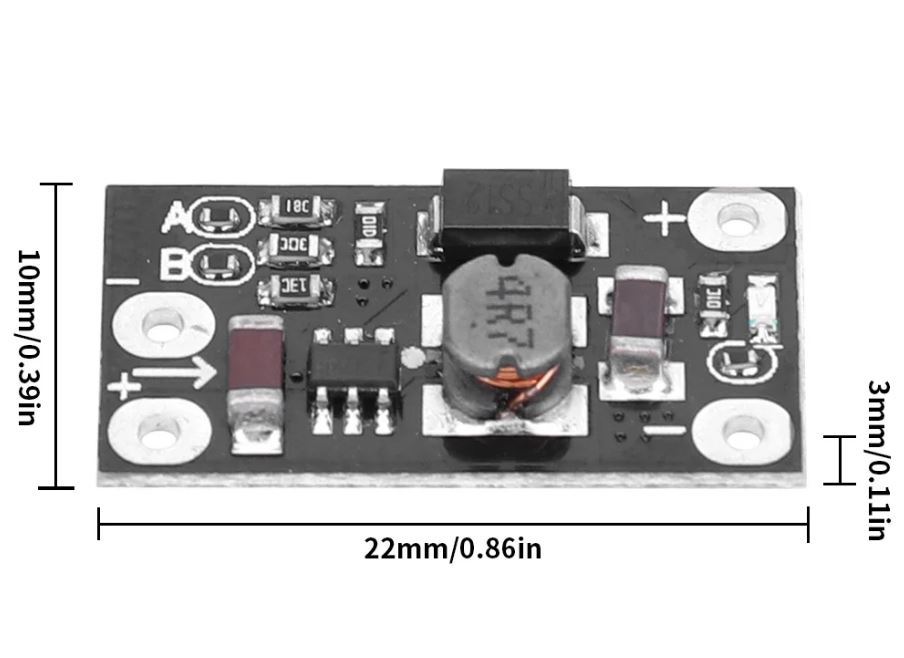

- Platinenmaße ca. 22 mm x 11 mm x 3,6 mm

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- der Pfeil markiert die Eingangsseite. Beschriftung auf der Unterseite.

- Zul. Umgebungstemperatur: -45 C bis +85 C

- häufige Verwendung für z.B. Arduino, Raspberry pi etc., Anwendungen, die besonders platzsparend und effektiv sein sollen.

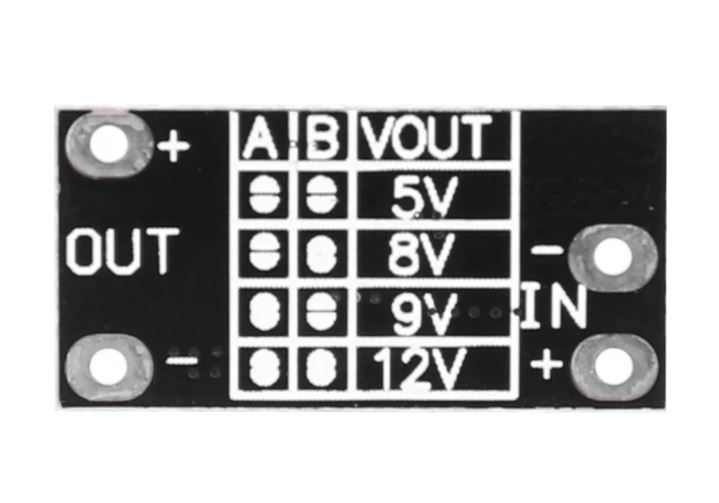

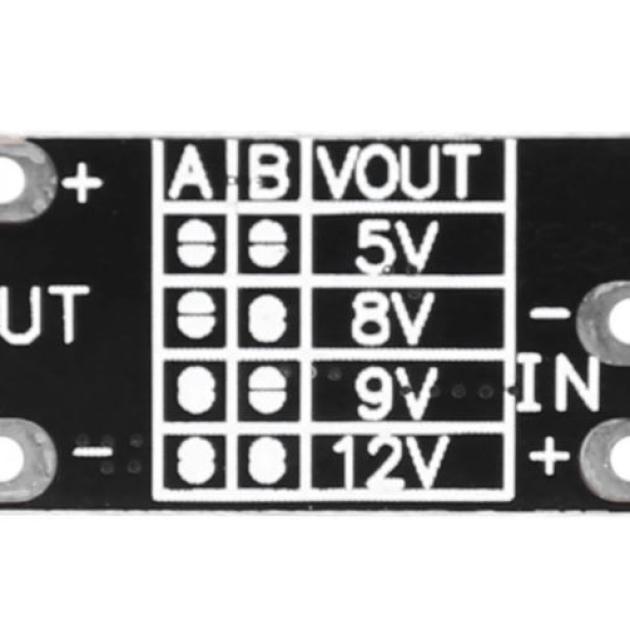

Lötbrücken-Schema, siehe Bild:
A B | V-Out
0 0 | 5v
0 1 | 8v
1 0 | 9v
1 1 |12v


- Wem der Strom nicht ausreichen sollte, bitte ggf. diesen Artikel beachten (anklicken):5V 1000mA DC-DC Step-Up Spannungsregler In: 2-5 V
