DC-DC Step Up boost aufwärts- Spannungsregler, Eingang: USB-C Buchse, IN: 2V-24V / 2A, - OUT ca. 3V-28V - max. 10W

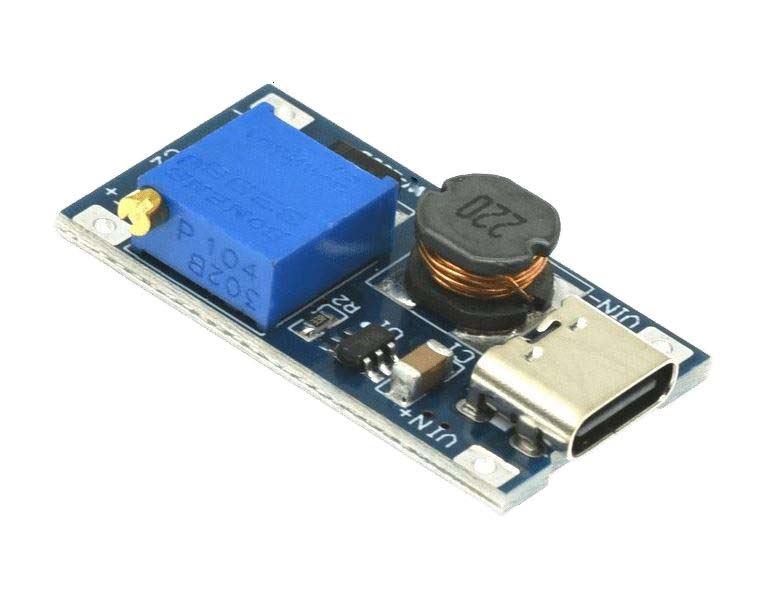

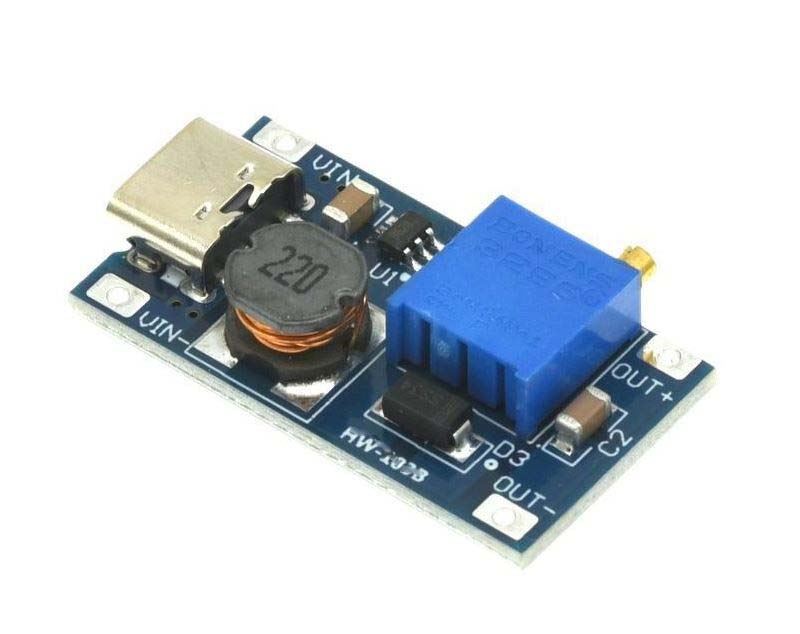

Mini DC-DC Step Up Boost Converter, DC Aufwärtswandler, Schaltwandler in Miniaturbauweise und USB-C-Eingang! Wandelt beliebige Eingangsspannungen zwischen ca. 2V - 24V (2A / 10W max.) auf eine einstellbare Festspannung zwischen 5V-28V hoch.

Mit diesem USB-C Aufwärts-Spannungsregler können Sie eine Eingangsspannung von ca. 2V-24V in eine Ausgangsspannung von 3V-28V umwandeln. Mit einer Leistung von bis zu 10W und 2A ist dieser Regler perfekt für viele Elektronikprojekte geeignet. Besonders hervorzuheben ist die Einstellbarkeit der Ausgangsspannung sowie die Möglichkeit, das Gerät über USB-C zu betreiben. Der Regler eignet sich ideal für Platinen- und Entwicklungsprojekte sowie den Einsatz in der Elektronik- und Messtechnikbranche.

(Mini DC-DC Schaltregler, Spannungswandler, DC DC Aufwärtsregler, Spannungsregler, Schaltwandler, Boost Switch Power Supply Modul, Step Up Converter)

- DC Schaltreglermodul hoher Effizienz

- ein Wirkungsgrad von bis zu 94% hält die Energieverluste gering

- Optimal z.B. für Batterie- oder Akkubetrieb mit mind. zwei NiMH-Zellen oder min. einer LiPo-Zelle.

- Spannungsversorgung für Geräte mit rel. geringem Stromverbrauch und einer variablen Betriebsspannung

- DC Eingangsspannungsbereich ab ca. 2 Volt bis ca. 24 Volt
- max. zulässiger Eingangsstrom ca. 2000mA / max. 10W. Bei hoher Dauerlast bitte für Kühlung sorgen.

- DC Ausgangsspannung einstellbar zwischen ca. 3V-28V
(- jedoch immer mindestens gleich hoch oder höher als die Eingangsspannung -)

- der erreichbare Ausgangsstrom kann bei sehr geringer Eingangsspannung (<6V) auch deutlich unter 2A liegen.

- der max. Ausgangsstrom ergibt sich aus dem Verhältnis der gewandelten Spannungen zueinander und dem Eingangsstrom, er kann und sollte jedoch 2A nicht übersteigen.

Z.B. haben wir den Regler bei einer Eingangsspannung von 5V und einer eingestellten Ausgangsspannung von 10V getestet. Der Ausgang ist dann bis zu ca. 500mA belastbar, ohne Zusammenbruch der 10V-Ausgangsspannung. Die 5V-Quelle muss natürlich einen ausreichend hohen Strom liefern können, in diesem Fall waren es ca. 1,1 Ampere.


- Ausgang über Lötanschlüsse
- Eingang über Lötanschlüsse oder USB

Vorteil des USB Eingangs: Sie können den Eingang über ein gängiges Verbindungskabel mit einem gängigen Handy-USB-Netzteil (Ladegerät) oder einer Powerbank verbinden. Achten sie in dem Fall bitte auch darauf, dass einige Netzteile lediglich einen Ausgangsstrom von 1A liefern können. (Gängig sind z.B. viele Handy-Ladekabel, Verbindungskabel mit USB-C auf der einen und "normalem" USB am anderen Ende.)

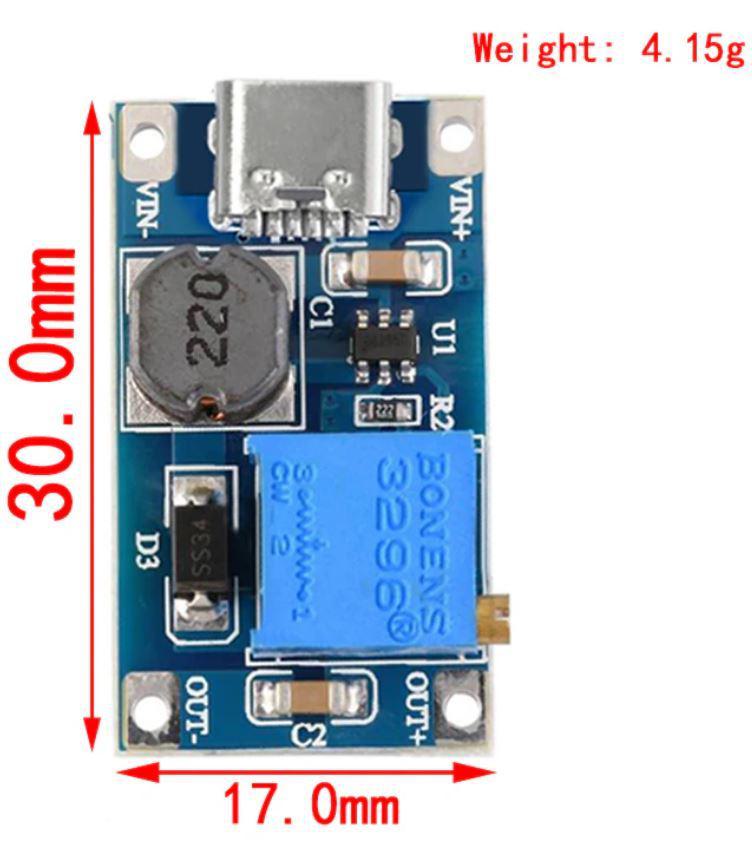

- Platinenmaße ca. 30 mm x 17 mm x 12 mm

- Lötanschlüsse und USB-C (nur Eingang)

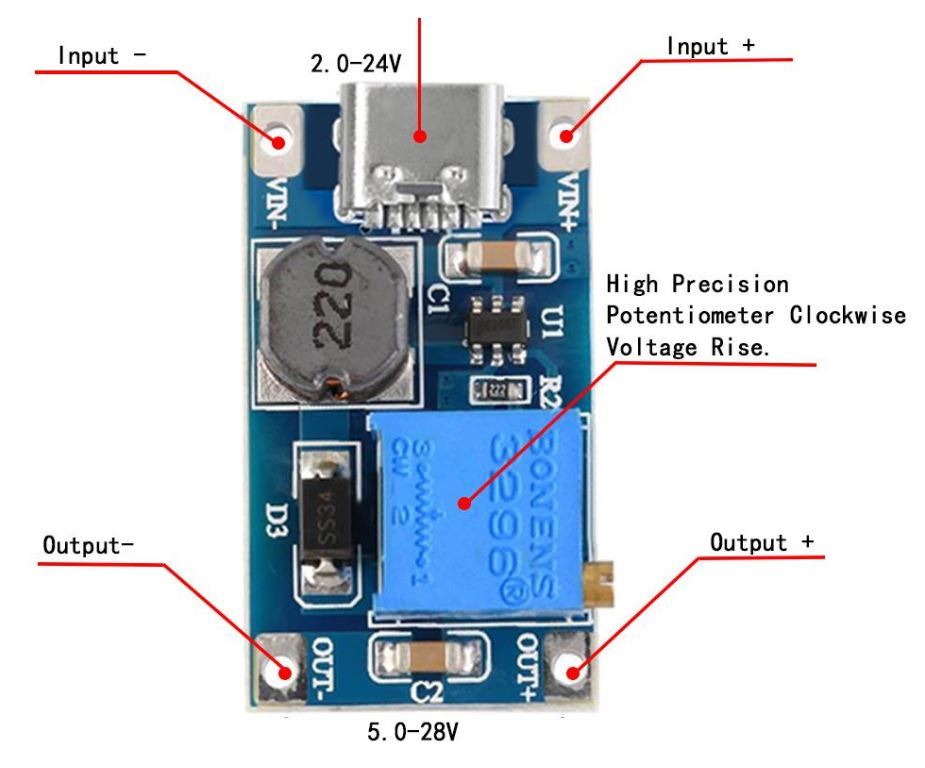

- Pin Definition: IN+ IN- / OUT+ OUT-

- Regelrichtung: ausschließlich aufwärts

- Eingangsspannungsbereich ca. 2 V - 24 V

- Ausgangsspannungsbereich ca. 3 V - 28 V

- Belastbarkeit: max. 2A / max. 10 W

- Schaltfrequenz ca. 1,2 MHz

- Ripple < 100mV

- Load Regulation +- 0,5%

- Voltage Regulation +- 0,5%

- Zul. Umgebungstemperatur: -45 C bis +85 C

- häufige Verwendung für z.B. Handys (z.B. iphone), Arduino, Raspberry pi etc., Anwendungen, die besonders platzsparend und effektiv sein sollen.


- Lieferung wie beschrieben
