3 Watt LED-Treiber, 300mA / 12V AC/DC automatischer Stromkonstanter, für den direkten Anschluss geeigneter LEDs - 1 bis 3 Stück a 1 Watt.
Dieser automatische LED-Treiber vereinfacht den Anschluss passender LEDs deutlich.
Ausgelegt für 1 - 3 in Reihe geschaltete LEDs von je 1 Watt.
(KSQ, Stromkonstanter, LED Konstantstromquelle, LED Power supply, LED Stromregler, LED Treiber)
Die kleine Platine begrenzt den Ausgangsstrom automatisch auf den fest eingestellten Wert von 300mA. Die Ausgangsspannung wird automatisch an den Wert angepasst. Es ist für die Einstellung der Stromstärke daher kein Messgerät erforderlich.
Der Treiber ist somit also u.a. für Einzel-LEDs geeignet, deren typische Leistungsaufnahme z.B. 1 Watt beträgt.
Anm.: das ergibt sich aus der typischen LED-Spannung von ca. 3,4 V (gilt für eine weiße LED) und der für die Leistung von 1 Watt erforderlichen Stromstärke von ca. 300mA. Für genau diese Stromhöhe ist die Platine ausgelegt. (Die LED-Leistung ist typabhängig.)
Bei einer Anschlussspannung von 12V ist die Platine für 1 bis zu 3 in Reihe geschaltete LEDs mit einer Gesamtleitung von 3 Watt (also z.B. 3 Stück a 1 Watt) geeignet. Bei nur einer LED entsprechend 1 Watt, bei zwei LEDs 2 Watt. Siehe ggf. auch Produkt-Datenblatt der LED bzw. Leuchte.
Die Strombegrenzung erfolgt unabhängig von der eingangsseitig angeschlossenen Spannung und unabhängig von der Anzahl angeschlossener LEDs. Bitte beachten, es handelt sich um eine Strom-BEGRENZUNG. Die Höhe der Spannung am Ausgang passt sich automatisch so an, dass maximal 300mA fließen können.
Häufig werden in einer Leuchte auch mehrere LEDs in Reihe geschaltet. Das erfordert dann auch eine entsprechend hohe Spannung, damit die LEDs überhaupt durchgesteuert werden können. Pro LED in der Reihenschaltung werden, überschlägig gesagt, ca. 3,4V benötigt. Sind es z.B. drei LEDs werden also 10,2 V am Eingang der LED-Gruppe benötigt.
Die maximal mögliche Ausgangsspannung der Platine liegt (verlustbedingt) um ca. 1,4V niedriger als die Eingangsspannung. D.h., wenn am Eingang 12V angelegt werden, reicht die max. mögliche Ausgangsspannung von ca. 10,6V für drei in Reihe geschaltete typische 1-Watt LEDs von je ca. 3,4V aus.
- Eingangs Spannung: AC/DC 12V (Wechsel oder Gleichspannung)
- Ausgang Strom: max. 300mA
- Ausgang Spannung: DC, ca. 3-10,6V (automatische Regelung)
- Ausgang Power: 1-3W

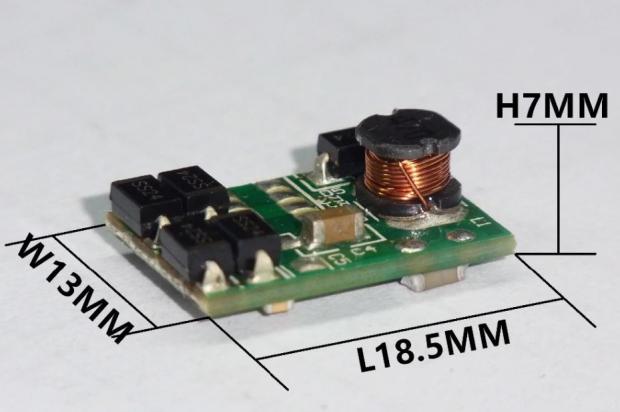

- Maße ca. 15 x 15 x 12 mm
Die Lieferung erfolgt inkl. angelöteter Anschlussdrähte mit hitzebeständiger Isolierung.

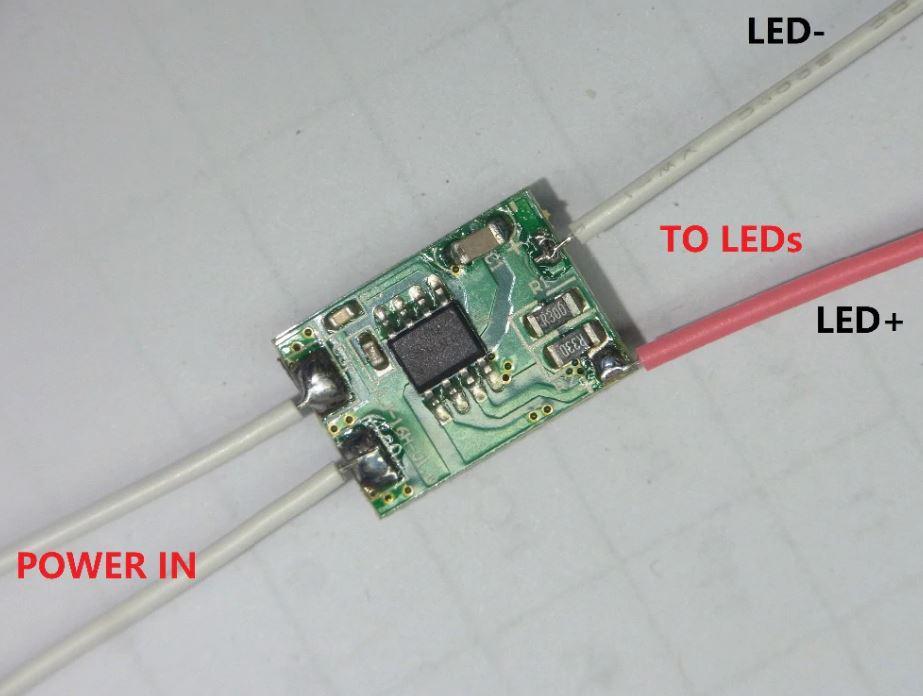

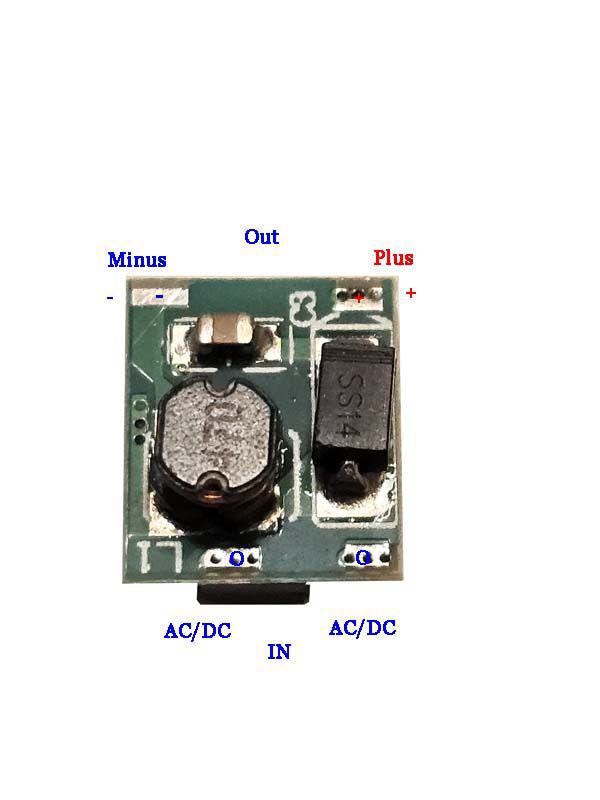

Die Eingangsspannung (AC oder DC) wird an die beiden weißen Drähte angelegt. Der Pluspol der Ausgangsspannung liegt am rot isolierten Draht, der Minuspol am daneben liegenden weißen Draht an. Siehe Abbildung.
- Abbildung ähnlich, typisch.
3 Watt LED-Treiber, 300mA / 12V AC/DC automatischer Stromkonstanter, für den direkten Anschluss geeigneter LEDs - 1 bis 3 Stück a 1 Watt.
| Artikelnummer: | 0760-3W-AC-DRV |
Die Strombegrenzung auf 300mA erfolgt unabhängig von der eingangsseitig angeschlossenen Spannung. Für Gleich- und Wechselspannung geeignet. Ermöglicht einen direkten Anschluss geeigneter LEDs bis 3W gesamt. Stromkonstanter, kurzschlussfest.
5,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 5,56 €
- Ab 3 St: 5,38 €
- Ab 5 St: 5,26 €
- Ab 10 St: 5,08 €
Ab Lager
