DC Spannungsregler einstellbar, XL6009 up/down 3A
XL6009 Automatischer aufwärts / abwärts Spannungsregler, Spannung einstellbar. DC-DC Step up / Step down Schaltwandler.
(Modul XL6009 ersetzt den schwächeren Vorgänger LM2577S)
Auto buck boost Converter,dc-dc-wandler, automatischer Step up Step down Wandler, Step-Up Gleichspannungswandler, Step-down Gleichspannungswandler. Kombinierter DC DC Aufwärts- und Abwärtsregler.
- Kann automatisch in beide Richtungen regeln: Step up / Step down - egal, ob die eingespeiste Spannung kleiner oder größer als die gewünschte Ausgangsspannung ist.
Die gewünschte Ausgangsspannung ist einstellbar und wird stabilisiert.
- basiert auf dem XL6009 DC-DC Schaltreglermodul. DC Spannungswandler Regelbaustein inkl. Beschaltung auf kleiner Platine untergebracht.
- der Baustein regelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung ein und hält diese stabil.
Häufige Verwendung als DC-DC Schaltregler für Solarzellen, ... Kann z.B. von 9 Volt auf z.B. 24 Volt hochregeln, aber auch auf 5 Volt herunteregeln. U-Out einstellbar, max. 35V / 3A.
Universell einsetzbar, da dieser Baustein Spannungsschwankungen in beiden Richtungen ausgleichen kann.
Sie haben ein Gerät, das sie gerne mit einer bestimmten Spannung speisen würden (Solarzelle, Akku- oder Batteriepack?) - aber die Spannung reicht für das Gerät nicht aus oder aber die Spannung ist zu klein oder schwankt um den gewünschten Wert herum?
Oder Sie möchten mit einer Solarzelle einen Akku laden, aber mal ist die Spannung zu klein und mal ist sie zu groß?
Hier ist die Lösung: stabilisieren Sie die Spannung mit dieser kleinen Platine auf den gewünschten Wert - diesen können sie innerhalb gewisser Grenzen frei wählen bzw. einstellen.
Die Platine regelt auf die eingestellte Spannung automatisch ein, unabhängig davon, ob die eingespeiste Spannung kleiner oder größer als die gewünschte Ausgangsspannung ist.
- DC Input: ca. 5-32V / max. 3A
- DC Output: ca. 1,25V - 35V stufenlos einstellbar
- I-Out / I-In: 3A max. Bei hoher Dauerlast Kühlkörper erforderlich.
- Leistung max. 25W / bei hoher Dauerlast Kühlkörper erforderlich, ggf. "Fingertest" vornehmen ('heiss' kann für den Chip okay sein, 'schmerzhaft heiss' nicht mehr).
Ein geeigneter Kühlkörper kann z.B. sein: Selbstklebender Kühlkörper, 4 x Bolzen, 4 Muttern
- Ein hoher Wirkungsgrad bis 92% bedeutet wenig Verlustleistung
- Schaltfrequenz ca. 400 kHz / Ripple ca. 40mV / ESR Filter befindet sich auf der Platine
- 4 Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-
- Zul. Umgebungstemperatur: -40 C bis +85 C
- Maße ca. 4,8 cm x 2,5 cm x 1,4 cm
Häufige Verwendung z.B. als Solarregler in Kombinaton mit einem Akku oder für Arduino u.a. Aufbauten, die besonders platzsparend und effektiv sein sollen.
Anwendungsbeispiel: die Ausgangsspannung ihrer Quelle (z.B. Solarzelle o.a.) schwankt immer um den gewünschten Spannungssollwert herum, ist mal drüber, ist mal drunter und daher nicht gut zum Laden eines Akkus geeignet. Mit diesem Baustein lässt sich das Problem bändigen.

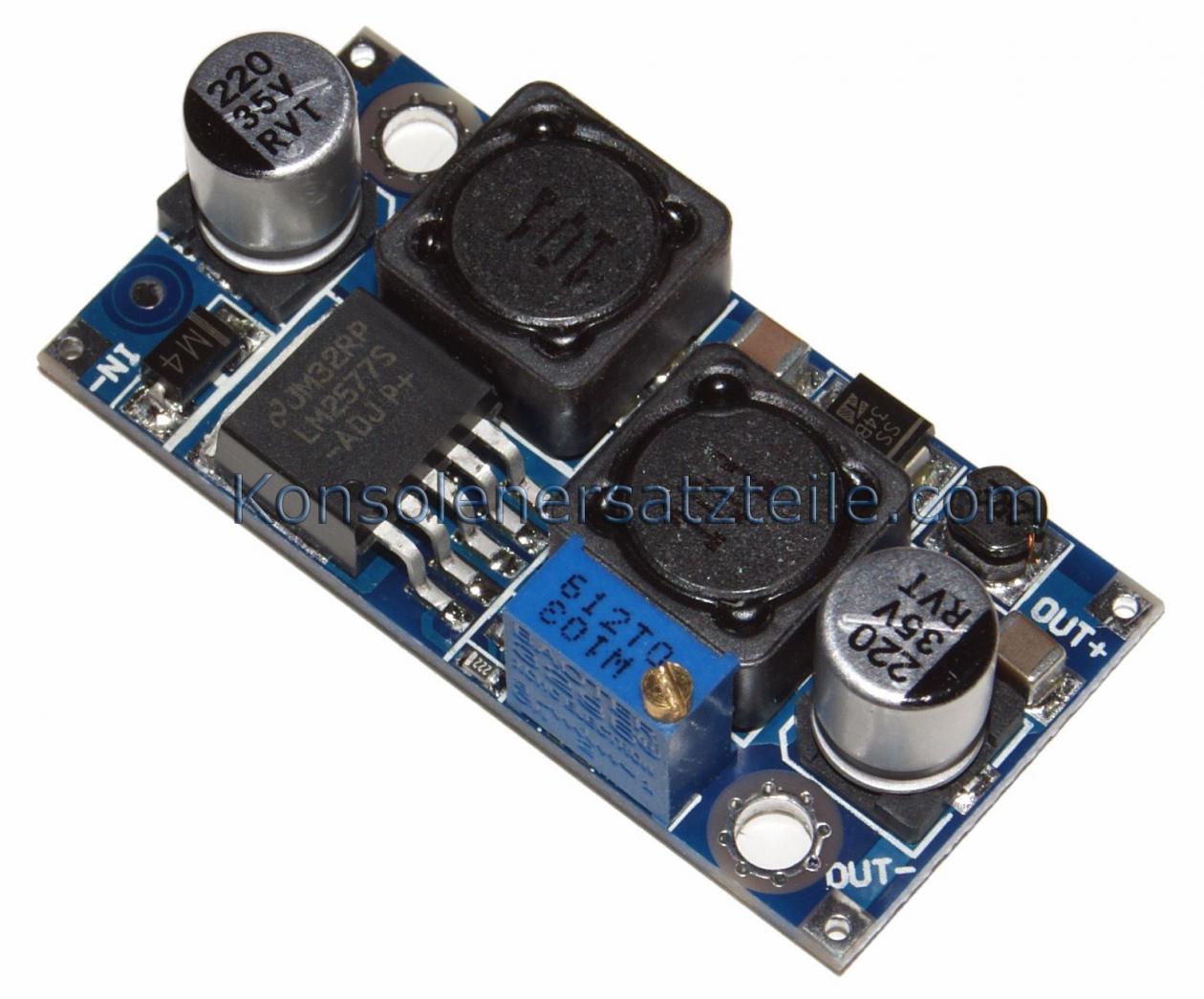

- Abbildung ähnlich
DC Spannungsregler einstellbar, automatischer Regler, XL6009 up/down max. 3A
| Artikelnummer: | 0741-XL6009-up-dn |
Kann in beide Richtungen regeln: automatischer DC-DC Buck Boost Schalt-Spannungswandler. Häufige Verwendung als DC DC Schaltregler für Solarzellen in Kombination mit einem Akku. Step up / Step down. Kann z.B. von 9 Volt auf z.B. 24 Volt hochregeln, aber auch auf 5 Volt herunter. U-Out einstellbar, max.35V / max. 3A / max. 25W.
9,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 9,48 €
- Ab 3 St: 9,28 €
- Ab 5 St: 8,98 €
Ab Lager
