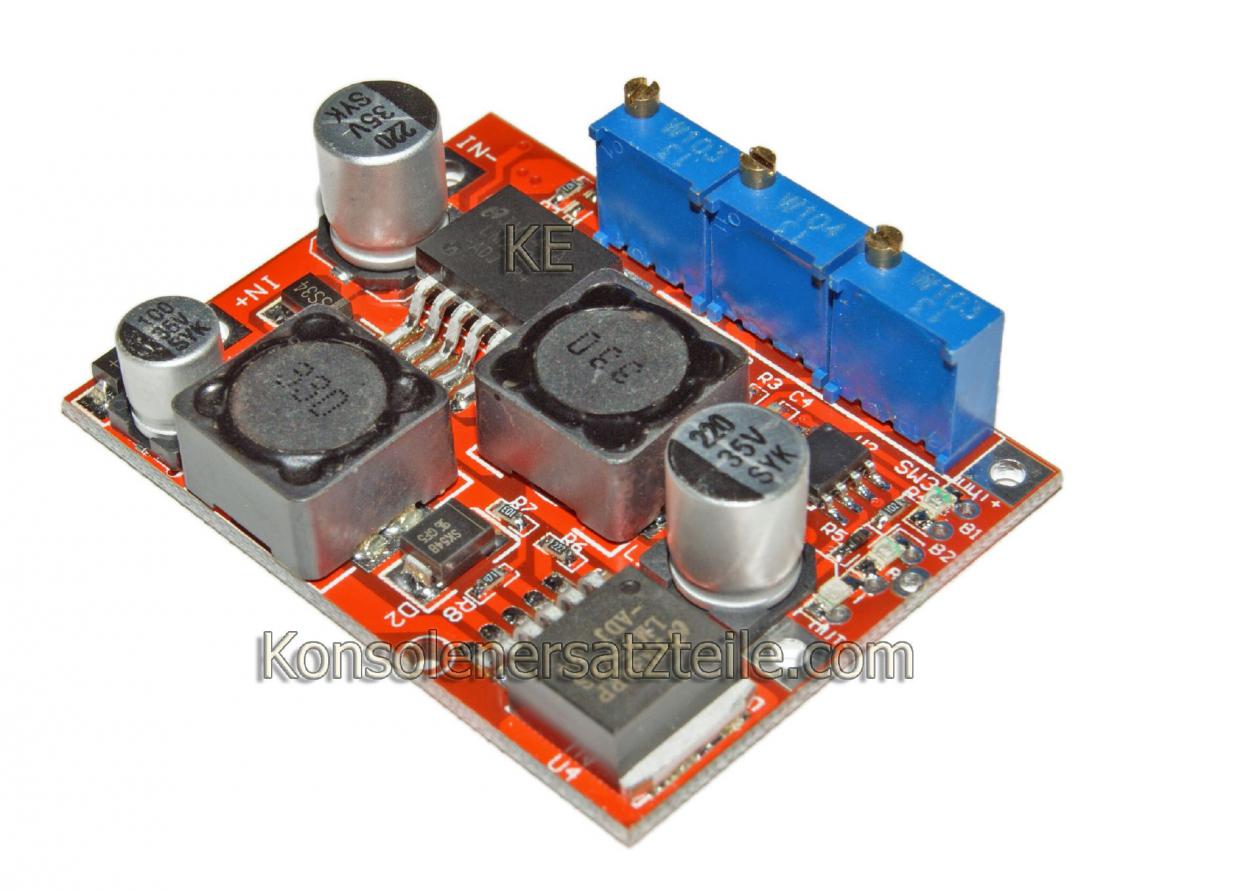

Auto up/down CC-CV KSQ Spannungsregler LED-Treiber 25V/2A

Regelt die Spannung automatisch in beide Richtungen und hält außerdem bei Bedarf den Ausangsstrom konstant bzw. begrenzt ihn auf den eingestellten Wert.

Eine Regelung in "beide Richtungen" bedeutet, der Regler gleicht automatisch sowohl eine "zu kleine" als auch eine "zu große" Eingangsspannung automatisch aus, um die eingestellte Ausgangsspannung zu erreichen.


Konstantstromquelle, Auto step up/down KSQ CC-CV Spannungsregler, Laderegler / LED-Treiber LM2596/LM2577. Step up/down DC-DC Schaltregler, DC power supply, Step-down DC-DC Schaltwandler, Bulk Switch Power Supply Modul

- einstellbare Strombegrenzung CC
- einstellbarer Spannung CV
- automatischer CC-CV-Regler
- LED Treiber
- LED Konstantstromquelle, KSQ
- stromkonstanter Laderegler

Ideal als Laderegler oder LED Power supply, LED Stromregler.

Ideal, wenn bei anderen Reglern der Drop-Out-Verlust stört, weil z.B. die Spannungshöhe der Quelle auch am Ausang zur Verfügung stehen soll.

- Kann z.B. als Laderegler für z.B. LiIo / LiPo Akkus verwendet werden, dafür Strom- und Spannungsgrenze richtig (Akku-bezogen) einstellen.

- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsstrom eine wichtige und zu beachtende Größe. Der Stom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.

Bedingt durch die einstellbare Strombegrenzung wird die Platine kurzschlussfest. Die Stromgrenze kann also direkt im Kurzschlussbetrieb eingestellt werden (Amperemeter direkt am Ausgang anschließen, passenden Messbereich z.B. 10A wählen). Dennoch muss die Temperatur bei hoher Last beobachtet werden, ggf. Kühlkörper verwenden.


- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik automatisch auf eine einstellbare Spannung herauf und/oder herunter und hält diese stabil. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad hoch ist. Rechenbeispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,8 = 0,75A.
Oder umgekehrt: die Eingangsspannung beträgt 12V, der Ausgang wurde auf 20V eingestellt, die Last beträgt 1A. Der nötige Eingangsstrom beträgt ca. 20V/12V/0,8 = 2A.

Kombinierter, automatischer Spannungsregler, Auf- und Abwärtswandler mit regelbarer Strombegrenzung. Konkret kann man damit z.B. dafür sorgen, dass am Ausgang immer 12V (oder eine andere einstellbare Spannung) ansteht, egal ob die Eingangsspannung unter 12V sinkt oder darüber liegt oder um diese Werte schwankt. Der Regler gleicht das sofort und automatisch aus. Außerdem lässt sich die Strom-Obergrenze einstellen. Das Teil bietet sich also für viele Anwendungen rund um Solarzellen und Akkus etc. an, bei denen die Spannungen naturgemäß schwanken können.


- DC Input: 4-35V

- DC Output: 1,25-25V einstellbar

- Strom Out: typ. 2A (3A max.) die Stromhöhe bzw. -Grenze ist einstellbar.

- Leistung bei natürlicher Kühlung 15W. Bei hoher Dauerlast (Leistung oder Strom!) ist ein Kühlkörper oder Lüfter erforderlich.

- Wirkungsgrad bis zu 80%


Die Position der beschriebenen Elemente wird auf der Abbildung weiter unten bezeichnet:

- Drei Zustands-LEDs (die genannten Farben können variieren):

- 1. bei Normalbetrieb (nach korrektem Anlegen der Spannung) leuchtet die grüne OK- bzw. POWER LED.

- 2. bei aktiver Strombegrenzung leuchtet die rote CC-LED.

- 3. Bei Erreichen von ca. einem Zehntel des an CI eingestellten Lade- bzw- Ausgangsstroms (abhängig vom Ladezustand) leuchtet die CH-LED blau ("Akku voll"). Der Faktor (1/10 ist voreingestellt) ist am mittleren Trimmer ebenfalls einstellbar.

- Drei Einstellregler (Potentiometer, Spindeltrimmer). Der Stellbereich beträgt ca. 15 komplette Umdrehungen:

- 1. CV für die Höhe der Ausgangsspannung

- 2. CI für die Höhe des maximalen Ausgangsstroms (obere Begrenzung)

- 3. Ci für die Einstellung des Schwellwertes (Stromhöhe), bei dem die oben beschriebene, zugehörige LED, zu leuchten beginnt.

Anm.: die Einstellung an dem Trimmer Ci (großes C, kleines i) beeinflusst nicht die Regelung. Es wird hiermit lediglich der Schwellwert für die entsprechende LED eingestellt. Wenn der Strom auf den Bruchteil des ursprünglich eingestellten Stromwertes abgesunken ist bzw. der Wert unterschritten wird, ist das meistens ein Indiz dafür, dass ein z.B. aufzuladener Akku "jetzt voll" ist. Es geht dann die zugehörige LED an und zeigt diesen Umstand an.


- Lastausregelung 0,5% / - Spannungsstabilität 2,5%

- Schaltfrequenz ca. 150 kHz

- Ripple ca. 50mV

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT++ OUT--

- Sowohl die Plus- als auch die Minus-Anschlüsse für Ein- und Ausgang müssen voneinander "getrennt" bleiben und dürfen nicht zusammengelegt werden.

- Maße ca. 5 cm x 3,7 cm x 1,4 cm

- Zul. Umgebungstemperatur: -40 C bis +85 C

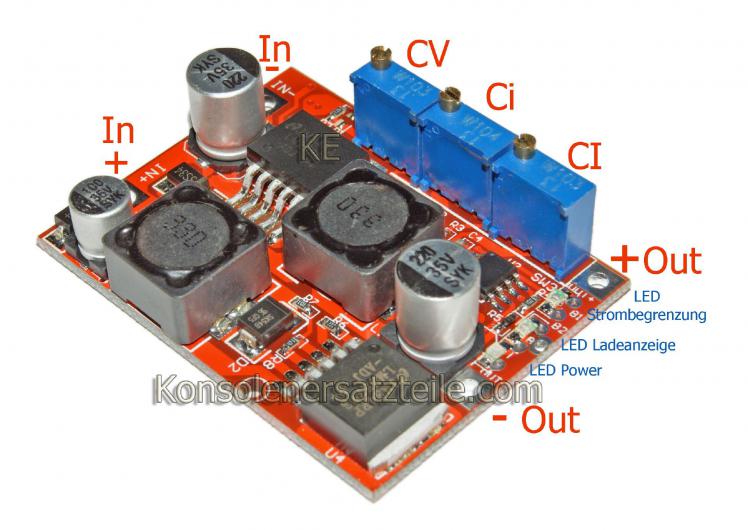

Die Bezeichnung der einzelnen Funktionselemente finden Sie hierunter auf dem Bild.

- Abbildung ähnlich, typisch
