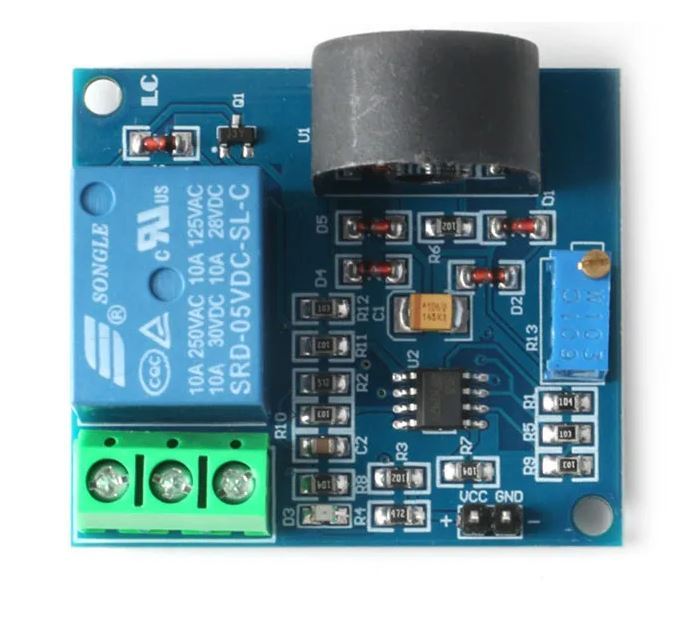

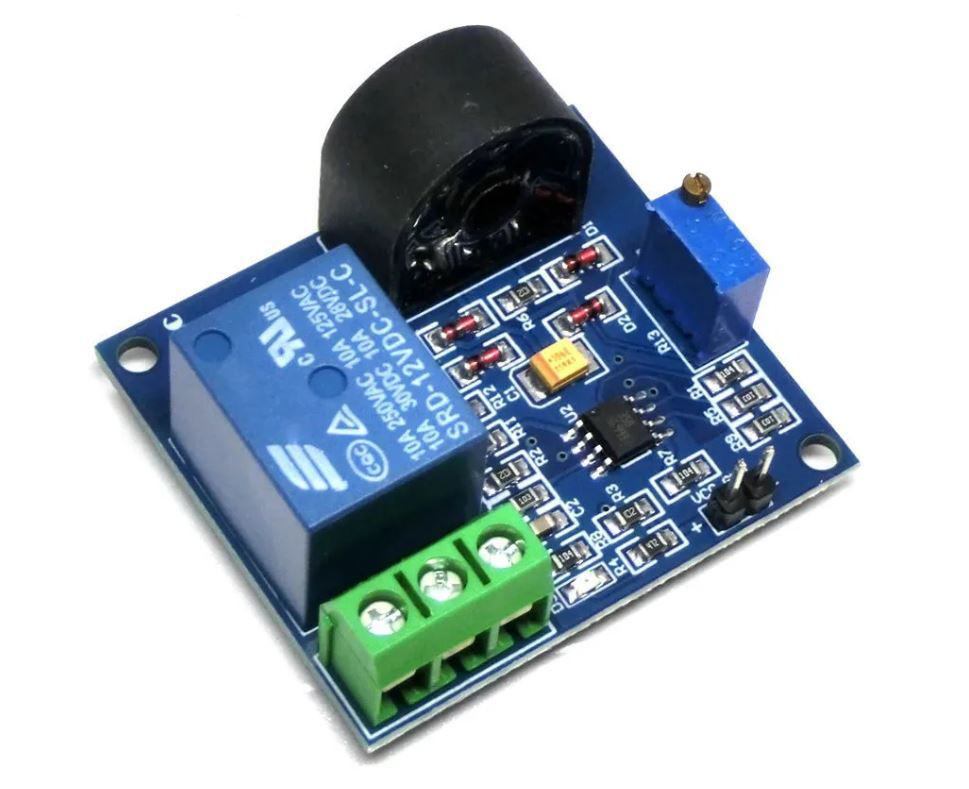

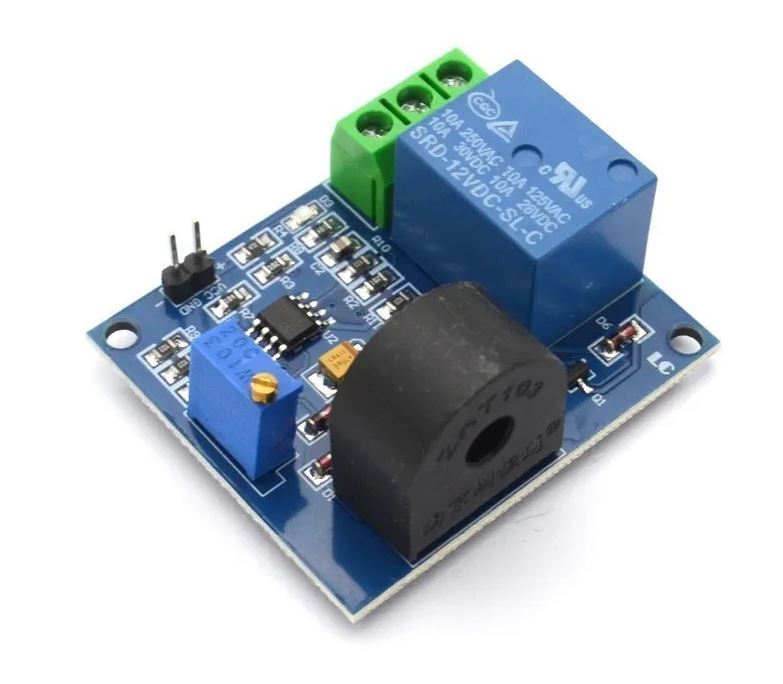

AC Stromüberwachung, Schaltschwelle 0,3A bis 5A einstellbar, Lastrelais schaltet bei Erreichen der Schwelle. DC-Versorgung 12V
AC Mess- bzw. Stromerkennungsschaltung, Schaltschwelle einstellbar zwischen 0,3A und 5 A.
Die Platine benötigt lediglich eine DC Stromversorgung von (12V / 20mA) und überwacht dann den Wechselstrom. Bei Erreichen der eingestellten Schwelle schaltet das Relais (1p. Wechsler).

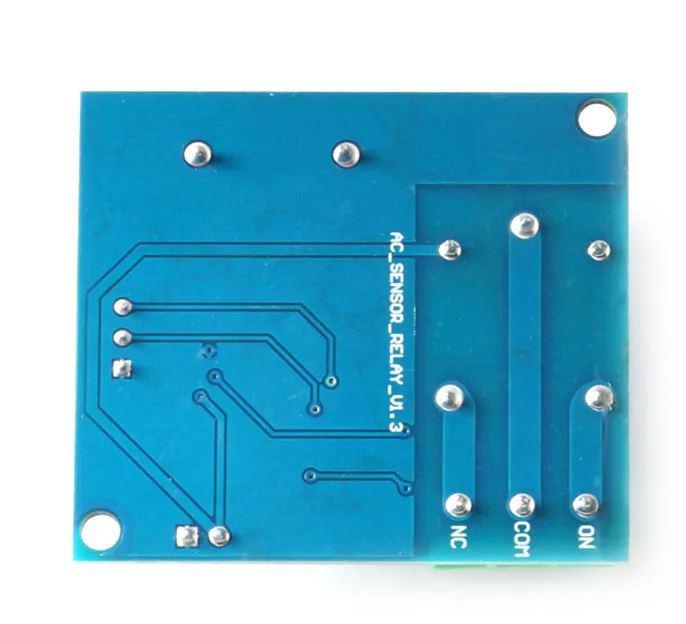

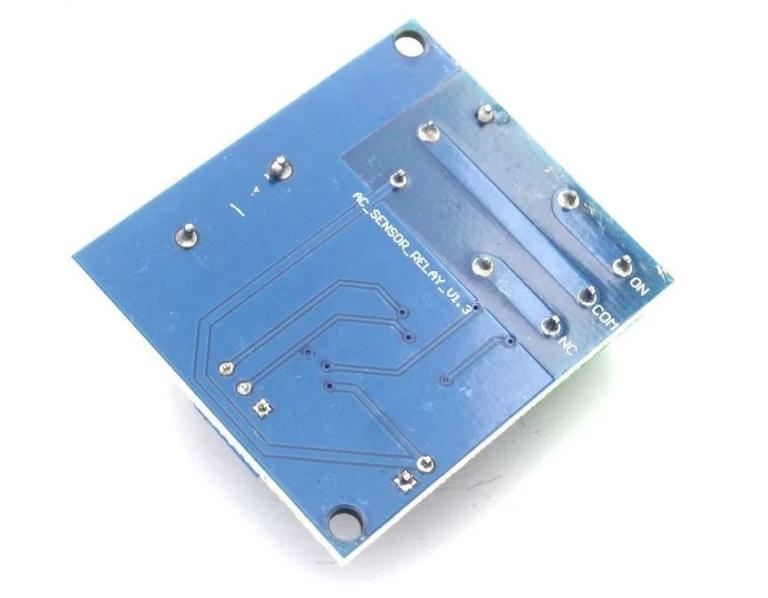

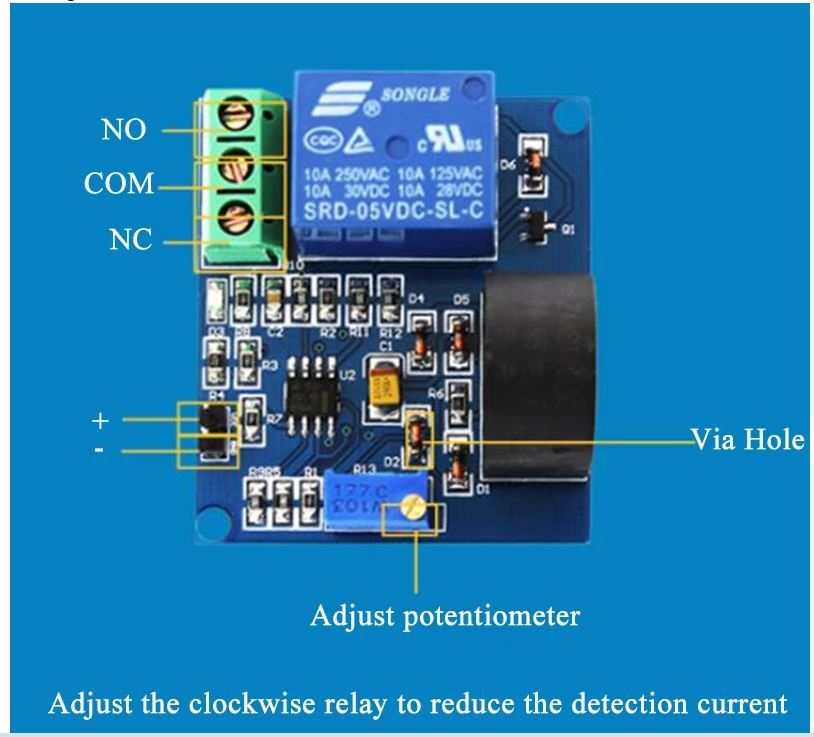

Relaiskontakte bzw. Klemmenbelegung: NO, COM, NC

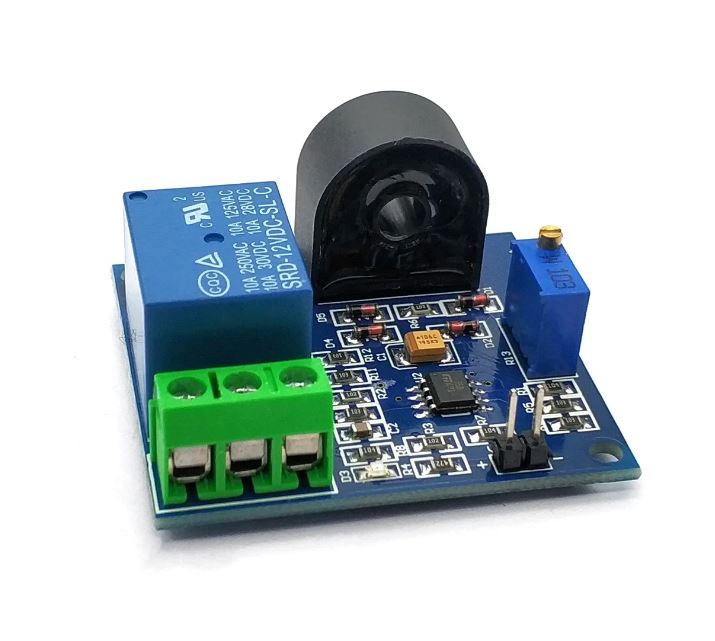

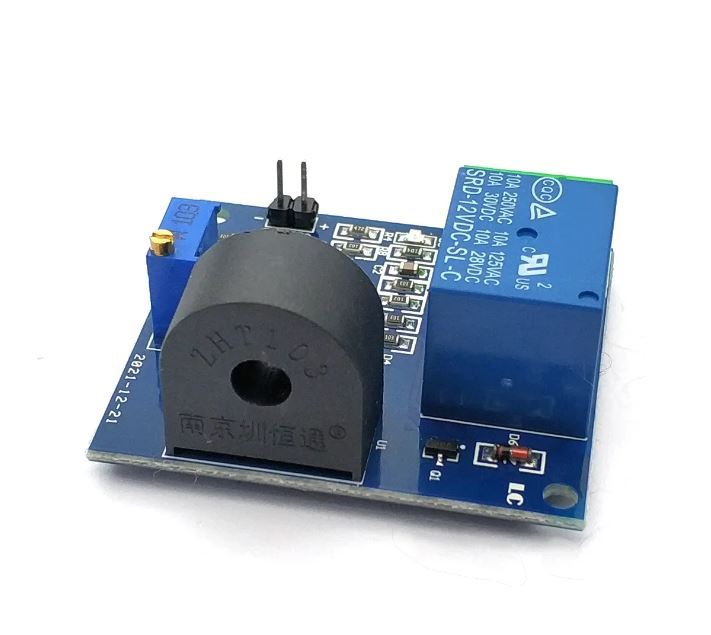

Um den Wechselstrom erfassen zu können, müssen Sie lediglich eine Ader des zu erfassenden AC-Stromkreises durch das ca. 8mm Loch im Wandler (das schwarze Halbrund) führen. Es können ausschließlich Wechselströme zwischen 20Hz - 400 Hz erfasst werden.
Eine direkte leitende Verbindung des Messkreises zur Platine ist nicht erforderlich und auch nicht möglich, das System funktioniert zuverlässig induktiv. Nach dem Prinzip funktionieren z.B. auch Zangenamperemeter.
- Maße ca. 4,4 cm x 3,8 cm x 1,73 cm
- Zul. Umgebungstemperatur: -40 C bis +85 C
- 2 Befestigungsbohrungen
- Abbildung ähnlich, typisch
AC Stromüberwachung, Schaltschwelle 0,3A bis 5A einstellbar, Lastrelais schaltet bei Erreichen der Schwelle. DC-Versorgung 12V
| Artikelnummer: | 0479-AC-OC-5A-12V |
AC Stromüberwachung, Schaltschwelle 0,3A bis 5A einstellbar, Lastrelais schaltet bei Erreichen der Schwelle. DC-Versorgung 12V
10,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 10,43 €
- Ab 5 St: 9,88 €
- Ab 10 St: 9,33 €
Ab Lager
