PSP 1000 / 1004 Controller Kontaktgummi, Leitgummi für den Thumbstick Anschluss

.. kaum sichtbar - aber erforderlich

PSP-1000 Leitgummi / Kontaktblock

PSP 1000 Leitgummi, Kontaktgummi für den Analog Controller der PSP 1000 FAT Classic
(Kontaktgummi PSP 1000, Leitgummi PSP 1000, PSP Ersatzteil, PSP rubber plug)

Sollte Ihr Controller nach einiger Zeit Aussetzer bekommen haben oder schwergängig geworden sein und nicht mehr reagieren, kann es auch an diesem Teil liegen.

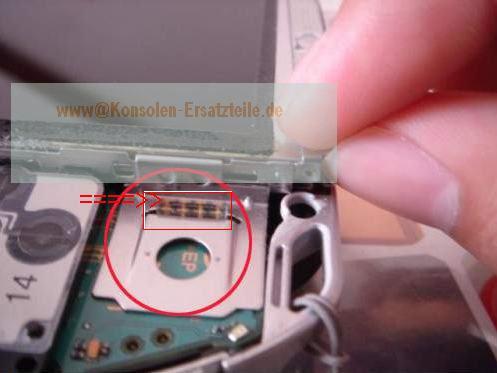

Manchmal geht es auch bei Arbeiten in der Konsole verloren - es wird nur in den Metallrahmen in der PSP unter dem in der Frontplatte sitzenden Controller "lose" eingelegt - siehe Abbildung (anklicken). Anm.: Sollte es defekt sein, fehlen oder falsch eingelegt worden sein, lässt sich der Controller nicht kontrollieren, er steuert dann häufig einfach nur nach unten oder "sonstwohin".

- Die (belanglose) Farbe kann von der Abbildung abweichen.

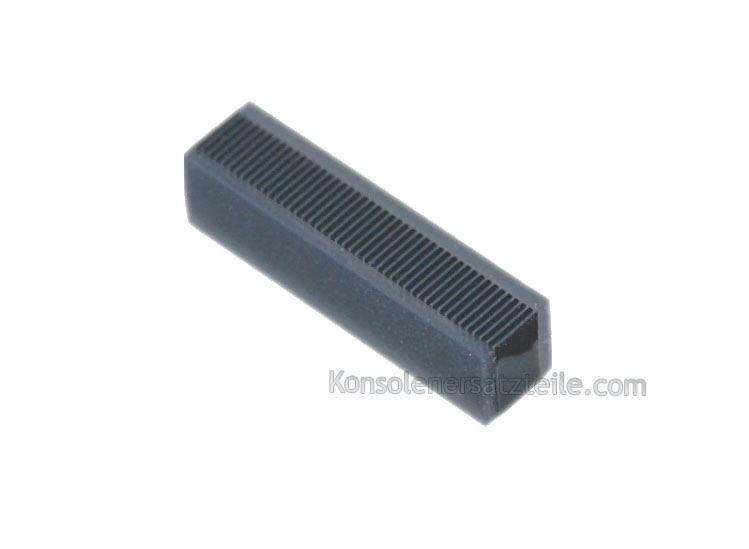

Aufgrund seiner Beschaffenheit und geringen Größe (~ 10mm Länge) wird es häufig übersehen, da es häufig aus nahezu glasklarem Material mit eingearbeiteten Leitern besteht. Die Verbindung wird über die mittlere Ebene hergestellt. Es stellt, richtig herum eingelegt, den Kontakt zwischen dem Analog-Controller und dem Board der PSP-1004 Classic her.

Das PSP Ersatzteil passt zu allen PSP classic, auch PSP FAT genannt. Sie gehört zur 1000'er Baureihe, also z.B. die Nr. 1004 (siehe End-Nr. im Akkufach).
Anm.: der Artikel ist nicht geeignet für die jüngere PSP 2000 (= Slim oder Lite).

Funktionsweise: der Controller wird mittels zweier Schrauben einfach nur mit dem Gehäuseoberteil verbunden. Die Kontaktierung erfolgt über das auf der Hauptplatine befindliche Leitgummi, das sich bei Aufsetzen der oberen Gehäuseschale gegen die Goldkontakte des Controllers drückt. Daher sind hierbei keinerlei Lötarbeiten erforderlich. Ein kleiner Kreuzschlitz-Schraubendreher reicht als Werkzeug aus, bei Bedarf können wir auch den anbieten.
