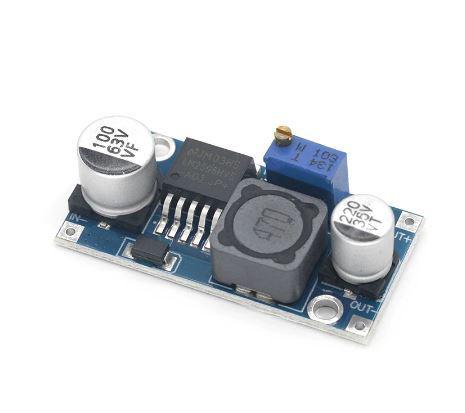

LM2596HVS Spannungsregler, Abwärtsregler, Schaltregler einstellbar, IN 5V-60V / Out 1,25V-26V / max. 3A / 15W

LM2596-HVS-60, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, DC power supply
(lm2596hvs dc-dc step-down-schaltregler, Step-down Gleichspannungswandler, Bulk Switch Power Supply Modul)

Aus einer größeren Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

- DC Schaltreglermodul, DC Spannungswandler Regelbaustein inkl. Beschaltung auf kleiner Platine untergebracht

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.

- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung

- DC Input: 5-55V nominal. (60V max. kurzzeitig)

- DC Output: 1,25V-26V einstellbar

- Strom Out: typ. 2A (3A / 15W max.), bei hoher Dauerlast Kühlkörper, Kühlung erforderlich.

- Spannungsstabilität / Lastausregelung ca. 1%

- Ripple max. ca. 30mV

- Schaltfrequenz ca. 150 kHz

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- Maße ca. 5,0 cm x 2,5 cm x 1,4 cm

- Zul. Umgebungstemperatur: -40 C bis +85 C

- 2 Befestigungsbohrungen


- Abbildung ähnlich
