Akkuwächter, Schutz vor Tiefentladung und Überladung, Ladewächter für 12V-Akkus, Schwelle einstellbar, schaltet das Ladegerät automatisch EIN bzw. AUS

Batteriewächter, Akkuwächter, Ladekontrolle. Für 12V-Akkus (z.B. PKW Batterie). Schaltschwellen nach Bedarf einstellbar, die Platine schaltet das Ladegerät automatisch EIN bzw. AUS.

- Durch die Überwachung des Ladezustands fungiert die Platine quasi als Lade- Entladecontroller.

- Diese Platine kann Ihnen die manuelle Kontrolle erleichtern bzw. abnehmen:

1. sie "überwacht" die Spannung des Akkus und vergleicht sie mit den zuvor von Ihnen eingestellten Grenzwerten. Bei Erreichen (bzw. Über oder Unterschreiten) der Werte schaltet sie das auf der Platine befindliche Relais AUS bzw. EIN (1-polig). Der Zustand wird mittels LED angezeigt. Die Schaltkontaktanschlüsse K0/K1 (also die Kontakte die sich schließen bzw. öffnen) sind galvanisch von der Akkuspannung getrennt. Sie können sie also zum Schalten des Ladegerätes nutzen.

2. Die Höhe des Ladestroms bzw. der Ladespannung wird von dieser Platine NICHT beeinflusst, das Ladegerät kann mithilfe der Platine lediglich automatisch EIN oder AUS geschaltet werden. Für die richtige Höhe der Spannung und des Ladestroms sind Sie sozusagen selbst verantwortlich, es MUSS also eine geeignete Strom- bzw. Spannungsquelle verwendet werden, die dem verwendeten Akkutyp gerecht wird - typischerweise wäre das ein zum Akku passendes Ladegerät.

3. wir empfehlen die Relaiskontakte in den AC-Primärweg (Netzkabel) des Ladegerätes zu schalten, da die Belastung der Schaltkontakte damit geringer wird. Die Platine stellt selbst KEINE Spannung zum Laden zur Verfügung.

4. für die genaue Einstellung der gewünschten Werte zum Ein- bzw. Ausschalten benötigen Sie eine Spannungsquelle (z.B. Ihren vollen Akku) und ein Voltmeter UND - nicht zu vergessen - die nötigen Kenntnisse qualifiziert damit umzugehen!

5. einmal eingestellte Werte bleiben auch nach Abschalten der Spannungsversorgung erhalten.

6. Durch die automatische Zuschaltung des Ladegerätes kann Ihr Akku also auch vor Tiefentladung geschützt werden.

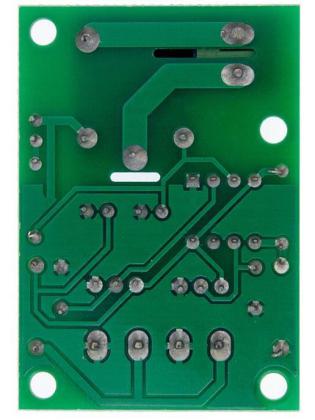

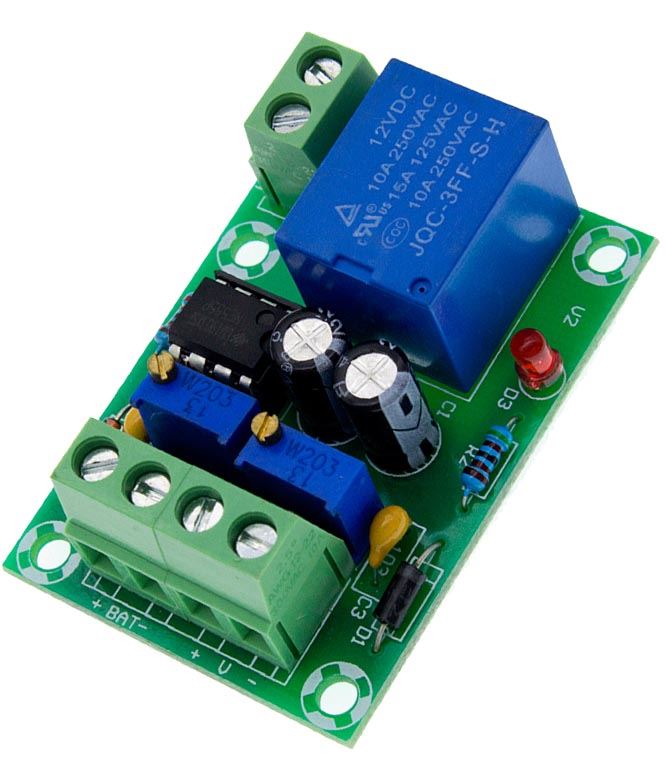

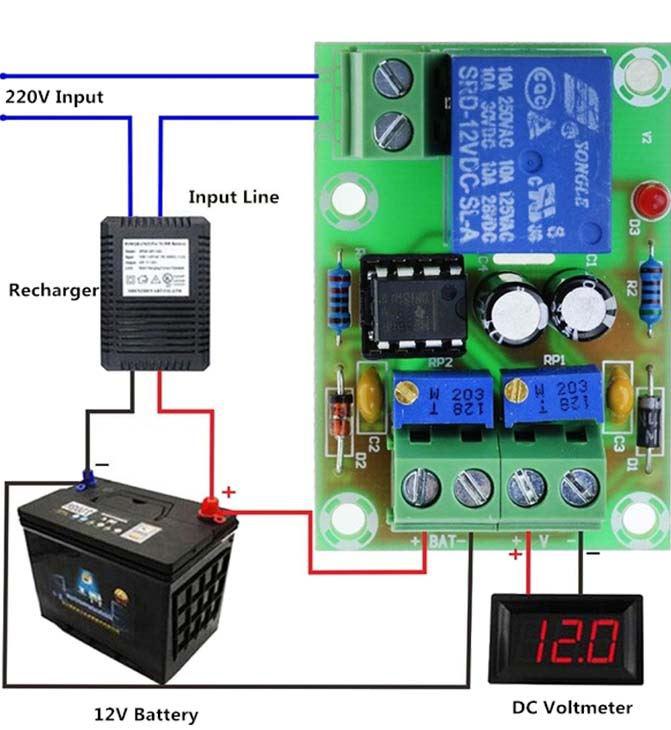

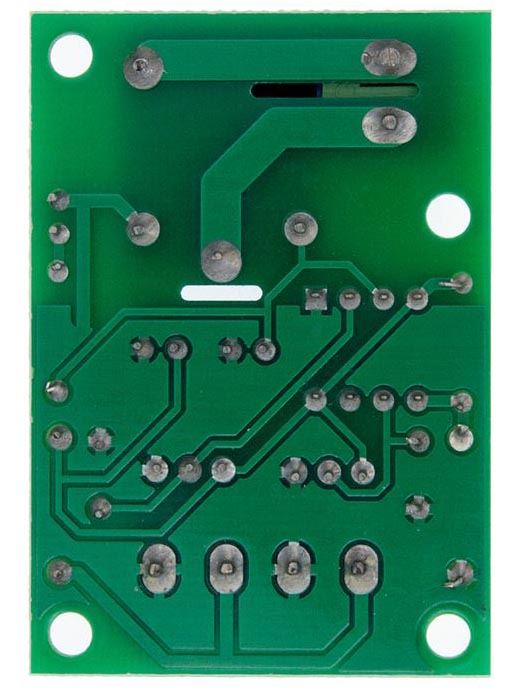

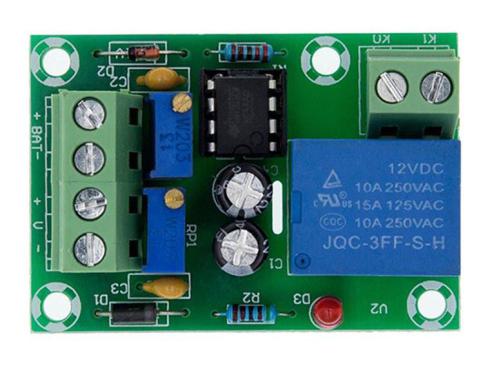

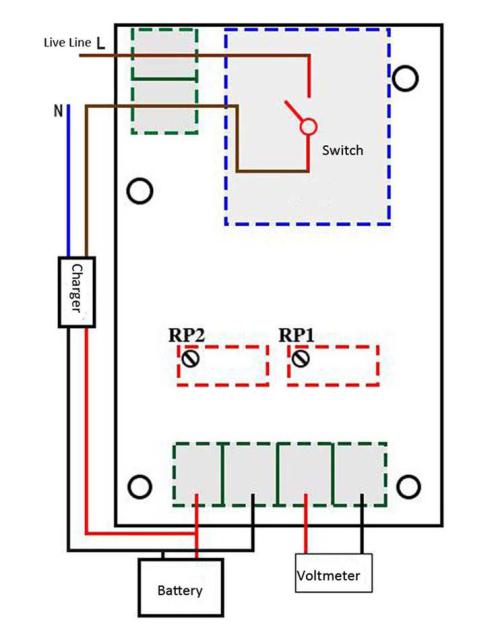

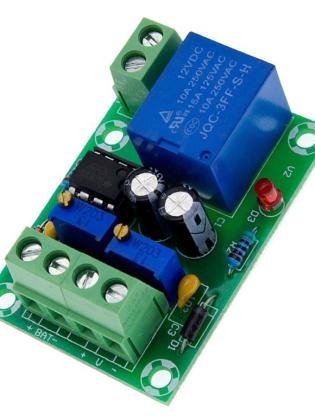

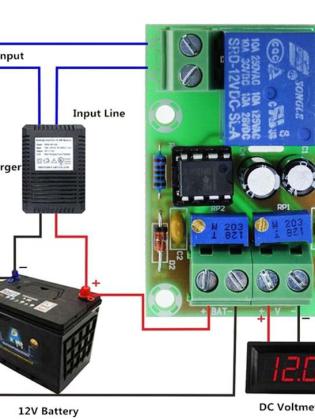

Bitte beachten Sie die Artikelbilder für den Anschluss und weitere Informationen.

Die Platine verfügt über zwei Trimm-Potentiometer:

RP1: untere Spannungsschwelle (ein Unterschreiten schaltet das Relais EIN)

RP2: obere Spannungsschwelle (ein Überschreiten schaltet das Relais AUS)

Der Stellbereich der messing-farbigen Knöpfe beträgt viele Umdrehungen (ca. 15), daher ist eine sehr präzise Einstellung der gewünschten Werte leicht möglich. D.h. zugleich aber auch, dass zwischen Minimal- und Maximalwert ca. 15 Umdrehungen liegen, die ggf. dann auch gedreht werden müssen. Dafür genügt ein kleiner Schraubendreher. Die Position der Trimmerstellung bestimmt einen absoluten Wert, NICHT einen relativen Wert.

Die Werte:

- DC INPUT: zur Versorgung der Platine und des zu überwachenden Akkus (typischerweise ein 12V-Akku).

- Schaltspannung kann AC 230V ODER DC max. 30V bei max. 10A betragen

- Schaltschwellen (in Grenzen) einstellbar

- Zul. Umgebungstemperatur: -40° C bis +85° C

- Maße LxBxH ca. 5 cm x 3,2 cm x 2 cm
