5V Relais Platine, 1Ch, 1 x Um, 250VAC/30VDC / 10A
1 Kanal Relais Platine, 1 Wechslerkontakt (1 x Um), Schaltleistung 10A / 250 VAC / 30 VDC, Steuerspannung 5V DC. Optokoppler, L/H Jumper
(1 Kanal Relais Modul, 1-Channel relay module pcb)
z.B. für Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic etc.
- Hohe Schaltleistung, 10 Ampere bei max. 250 VAC bzw. 30 VDC

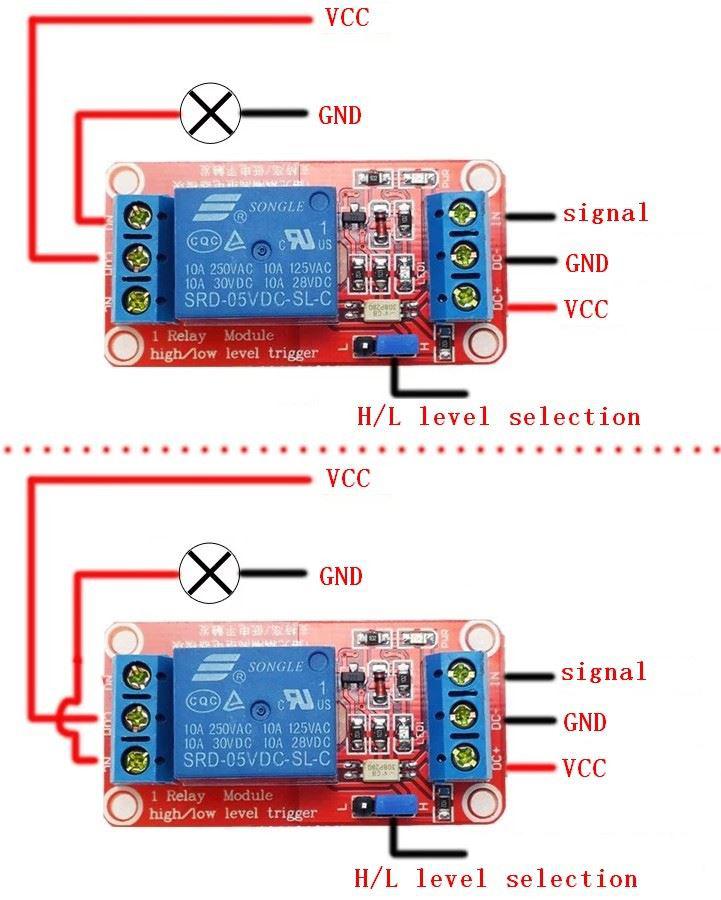

- Beidseitig 3 Schraubklemmanschlüsse,
- 1 x Um Wechsler NO - COM - NC
- und DC+ / DC- / IN
- Versorgungsspannung Vcc DC 5V / ca. 80mA
- Triggerstrom, Signal ca. 5mA
- Stromaufnahme der Spule ca. 77mA DC
- Statusanzeige durch 2 LEDs (grün: Versorgung liegt an / rot: Relais ist geschaltet)
- L/H Jumper = zwischen "active low" und "active high" mittels Jumper umschaltbar
- ein Optokoppler trennt Vcc von Vsig (Masse gemeinsam)
- Maße LxBxH: ~ 5,0 cm x 2,6 cm x 1,85 cm
- 4 Befestigungsbohrungen ~ 3,1 mm
Häufige Verwendung für Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic etc. u.a., für Aufbauten, die besonders platzsparend und effektiv sein sollen.
Die Ansteuerung kann z.B. durch eine TTL-Schaltung oder ein Microcontroller-Board wie Arduino o.ä. oder andere geeignete Quellen und Taster/Schalter o.ä. erfolgen. Der Phantasie sind kaum Grenzen gesetzt...
5V Relais Platine, 1Ch, 1 x Um, 250VAC/30VDC / 10A
| Artikelnummer: | 0751-1C5VHL |
Relaisplatine mit Schraubklemmen, Optokoppler und Jumper für H/L -Auswahl. Häufige Verwendung für Arduino, 8051, AVR, PIC, DSP, ARM, ARM, MSP430, TTL logic etc.
5,98 €
Inkl. 19 % USt. zzgl. Versand
- Ab 2 St: 5,38 €
- Ab 3 St: 5,26 €
- Ab 5 St: 5,08 €
Ab Lager
