PSP 1000 Ersatzteile ...

... das erste Modell der PSP-Reihe

PSP Schalter Platine EIN/AUS - auch f. Tasten re.

PSP Schalterplatine, Ein- Aussschalter PSP 1000, PSP Powerswitch, PSP Power PCB, PSP 1000 Power PCB, PSP 1004 Power PCB

PSP 1000 Schalter-Platine EIN / AUS / Hold - PSP 1000 Tasten Platine - auch für die Tasten A, B, X, Y (Kreis, Dreieck usw.) auf der rechten Seite "mitverantwortlich".
(PSP Power PCB)

Die komplette kleine PSP 1000 Powerplatine mit dem Haupt-Schalter inkl. PSP Lade LED und PSP Power LED und den Steck-Anschlüssen für die beiden Kabel.
Zugleich ist die Platine auch für das PSP Steuerkreuz auf der rechten Geräteseite zuständig.

-
PSP 1000 Classic Ersatzteil

- Die rechten PSP Tasten sind schwergängig oder ohne Funktion?

- Der PSP Einschalter hat einen Wackelkontakt, der Hebel ist innen abgebrochen und die Konsole lässt sich nicht einschalten ?

Auch wenn die Steuertasten (Kreis, Kreuz, Dreieck, Quadrat) nach einiger Zeit des Gebrauchs schwergängig geworden sein sollten oder gelegentlich aussetzen, können Sie die Kontaktflächen durch dieses PSP Ersatzteil ersetzen.

Die Gegen-Kontakte befinden sich auf dieser Platine und werden durch Drücken der Taste betätigt. Durch Verschleiss kann es passieren, dass dieser Ablauf nicht mehr funktioniert und die PSP auf das Drücken der Steuertaste nicht so reagiert, wie Sie es wünschen. Durch einen Austausch kann der Fehler behoben werden. Dazu wird kein Lötkolben benötigt, die Anschlüsse werden nur gesteckt.
Anm.: wenn das PSP Steuerkreuz rechts gestört ist, können u.U. auch die PSP Tastengummis die Ursache sein, die sollten ebenfalls auf Verschleiss geprüft werden.

Außerdem befinden sich auf der beidseitig bestückten Platine die beiden Anschlussports für die Flachbandleitungen, die PSP Power LED, PSP Lade LED und der Ein/Aus /Hold -Schalter (s. auch Artikelbilder unten).

Anm.: von diesen Platinen gibt, es bezogen auf die Fertigungsreihe, verschiede Auflagen. Die sind dennoch untereinander austauschbar, auch dann, wenn Ihre Platine eine andere Farbe haben sollte oder eine andere Nummer etc. Das ist alles nebensächlich.

Geliefert wird eine nagelneue Schalterplatine, die zu allen Sony PSP Classic passt.

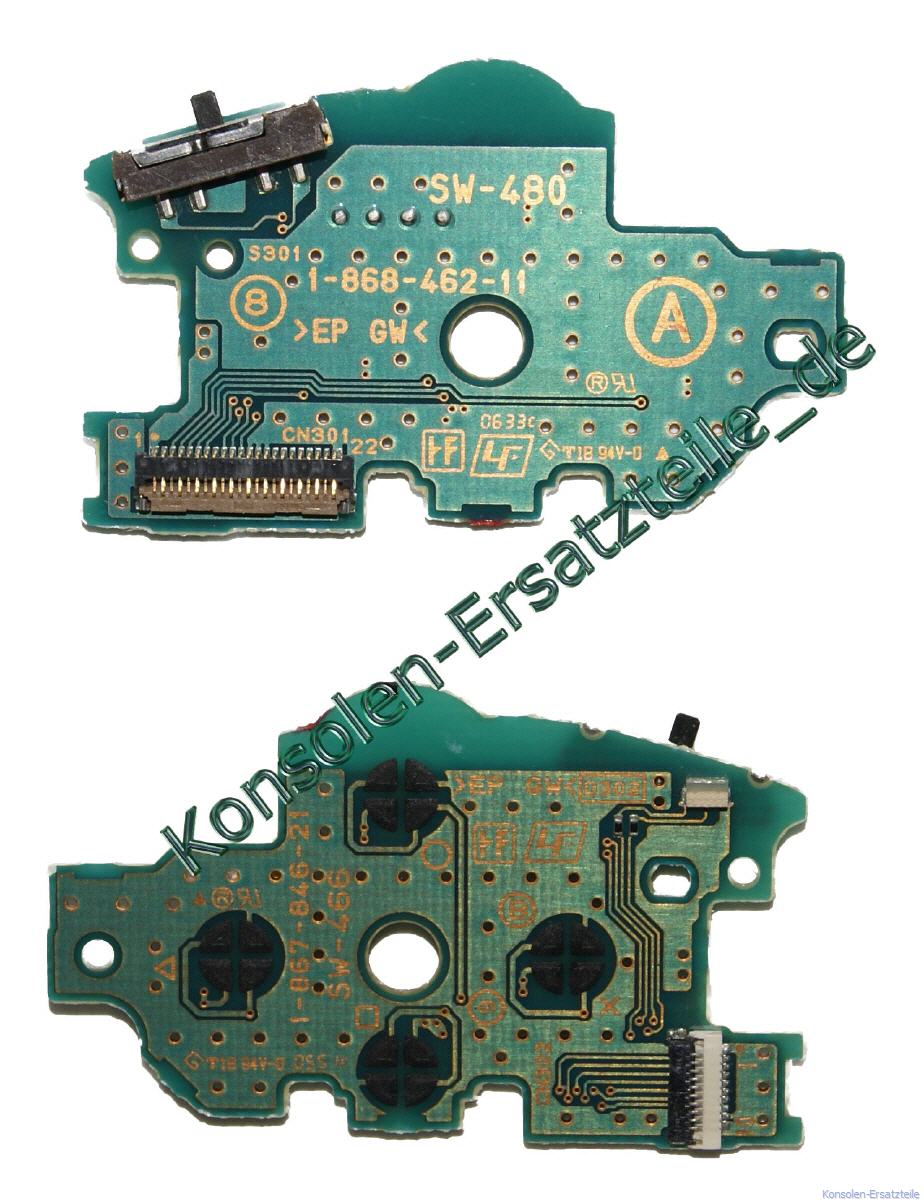

Beidseitige Ansicht, Farbe kann variieren.

PSP Schalterplatine, Ein- Aussschalter PSP 1000, PSP Powerswitch, PSP Power PCB, PSP 1000 Power PCB, PSP 1004 Power PCB

Ein paar Einbautips,


Die Bilder am Ende dieses Textabschnittes können durch Anklicken vergrößert werden
(ein zusätzliches Fenster öffnet sich).

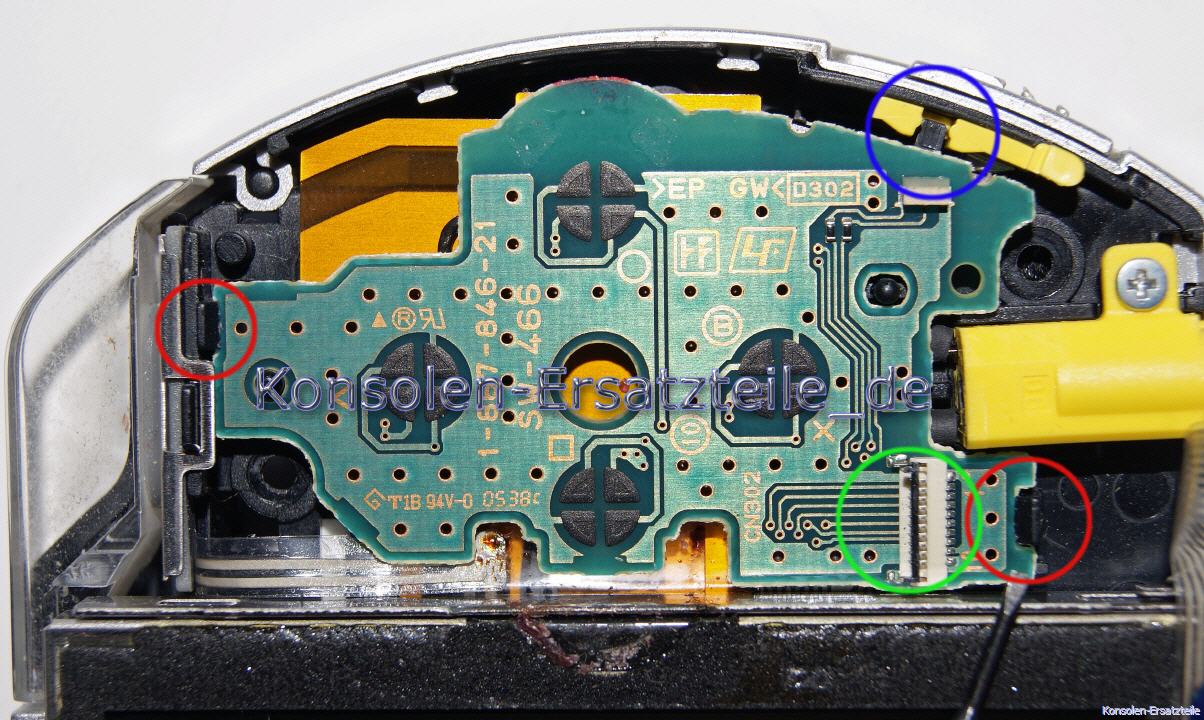

ROT umkreist: die beiden Rastnasen, unter denen die Platine liegen muss, damit sie Halt bekommt und nicht herausrutscht.

BLAU umkreist: der Hebel des Schalters, der in die Aussparung des Schiebers greifen muss, damit er 1. nicht abbricht und 2. der Schalter später auch funktioniert.

GRÜN umkreist: der geöffnete Slot (Clip ist hochgeklappt) ermöglicht ein Ziehen oder Stecken der Flachbandleitung, ohne den Slot oder das Kabel zu beschädigen. Vorsicht beim Umgang mit dem Clip, damit er nicht bricht. Schlechter oder gar kein Kontakt wäre die Folge.

Wenn Sie Ihre Platine herausgenommen haben, sehen Sie darunter (in der Konsole) das Ende einer Flachbandleitung (Tastenleitung). Diese Leitung muss beim Zusammenbau auf der Platinenunterseite der Schalterplatine wieder eingesteckt werden (Prinzip: Clip öffnen, Kabel rein, Clip schließen).

Sorry für diese notwendig erscheinende Anmerkung: weil es immer wieder mal vorkommt, dass gelegentlich ein kleiner Einbaufehler eher in einem Mangel der Ware bzw. einer "falsch" gelieferten Platinen-Version gesehen wird, haben wir zwei gängige Versionen dieser Platine (Versions-Nr. SW-466 und Nr. SW-480) in die selbe Konsole eingebaut - siehe hierunter die Bilder. Erkennbar ist hier, dass beide Platinen-Versionen problemlos passen, Halt finden (Haltenasen im Gerät nicht abbrechen!) und problemlos funktionieren. Es spielt also keine Rolle, ob Sie ursprünglich die Version SW-466 oder die SW-480 oder welche Version auch immer in Ihrer PSP-1000 Konsole hatten - alle sind voll untereinander austauschbar. Die Nummer finden Sie auf die Platine aufgedruckt. Glücklicherweise treten derartige Probleme nur gelegentlich auf und ein talentierter Schrauber braucht die ausdrücklichen Hinweise auch nicht, dennoch weisen wir aus gegebenem Anlass hier vorsorglich auf diese gelegentliche Falschannahme hin.

Ein paar einfache Dinge berücksichtigen ...

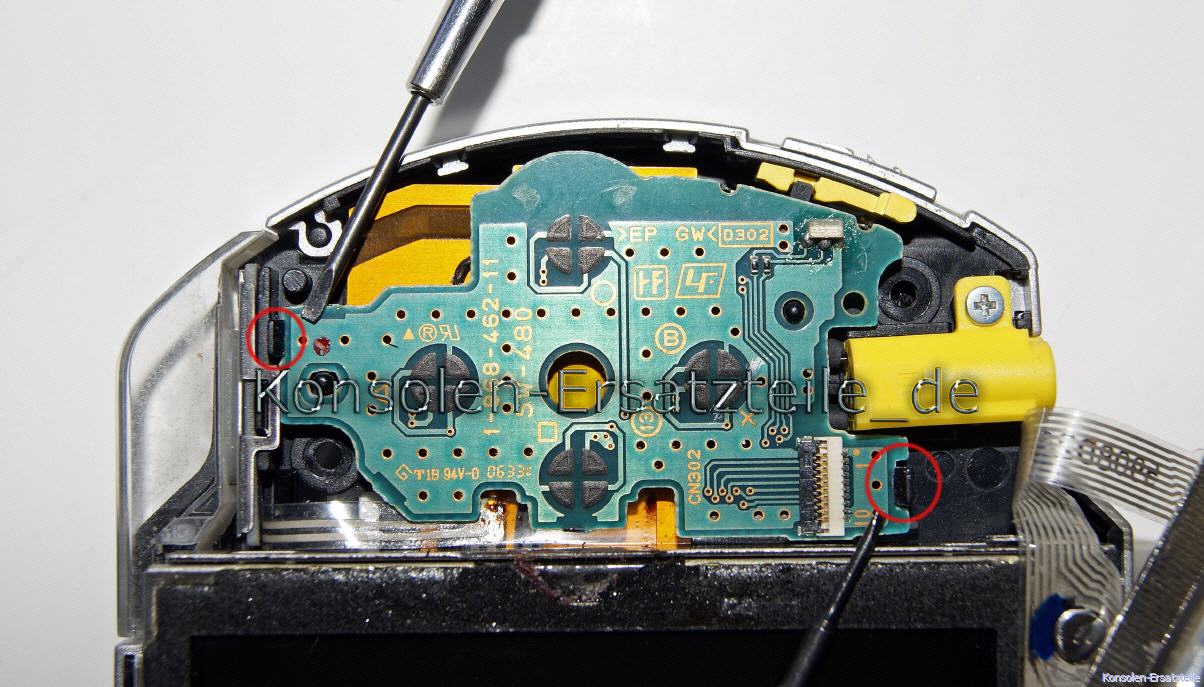

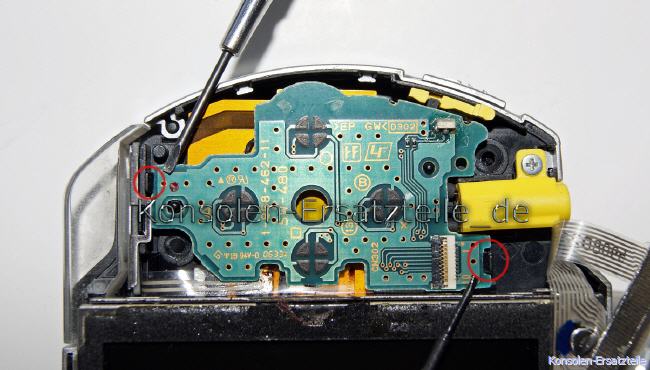

Und so sieht das bei der SW-480 aus ...

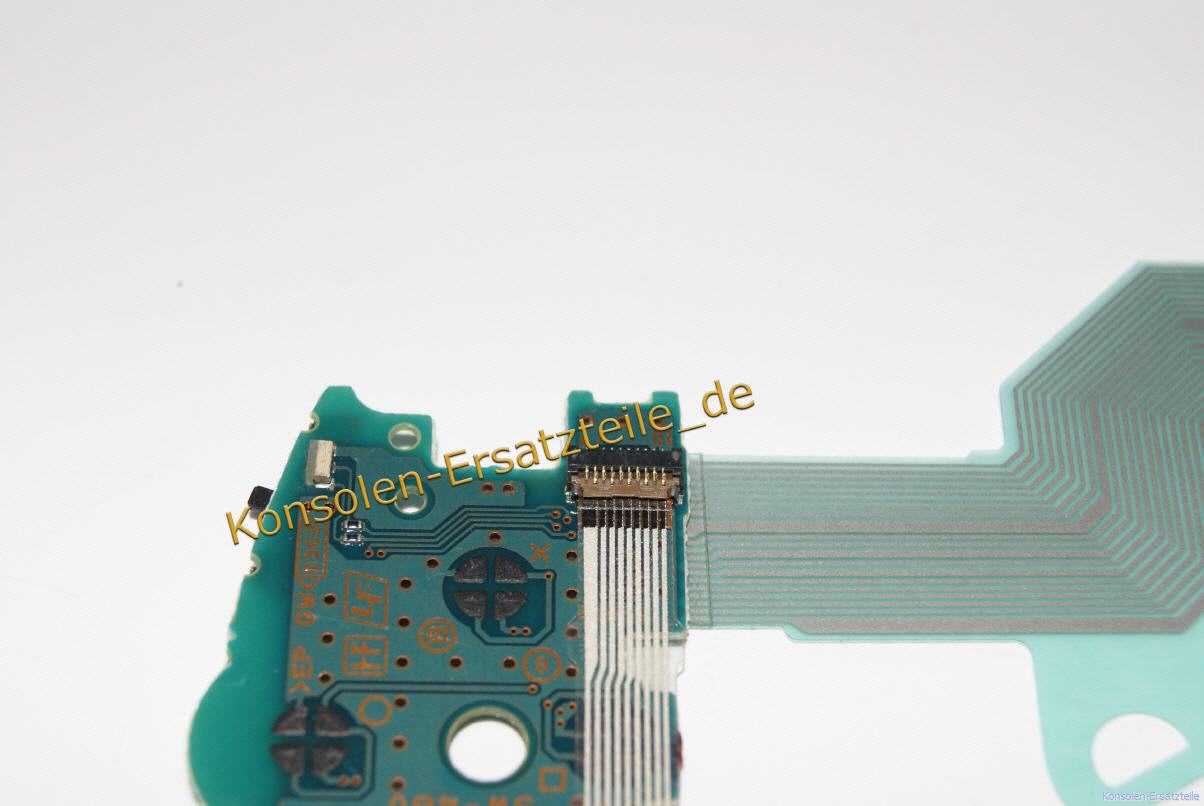

Mit fliegenden Leitungen versehen.. Bild anklicken

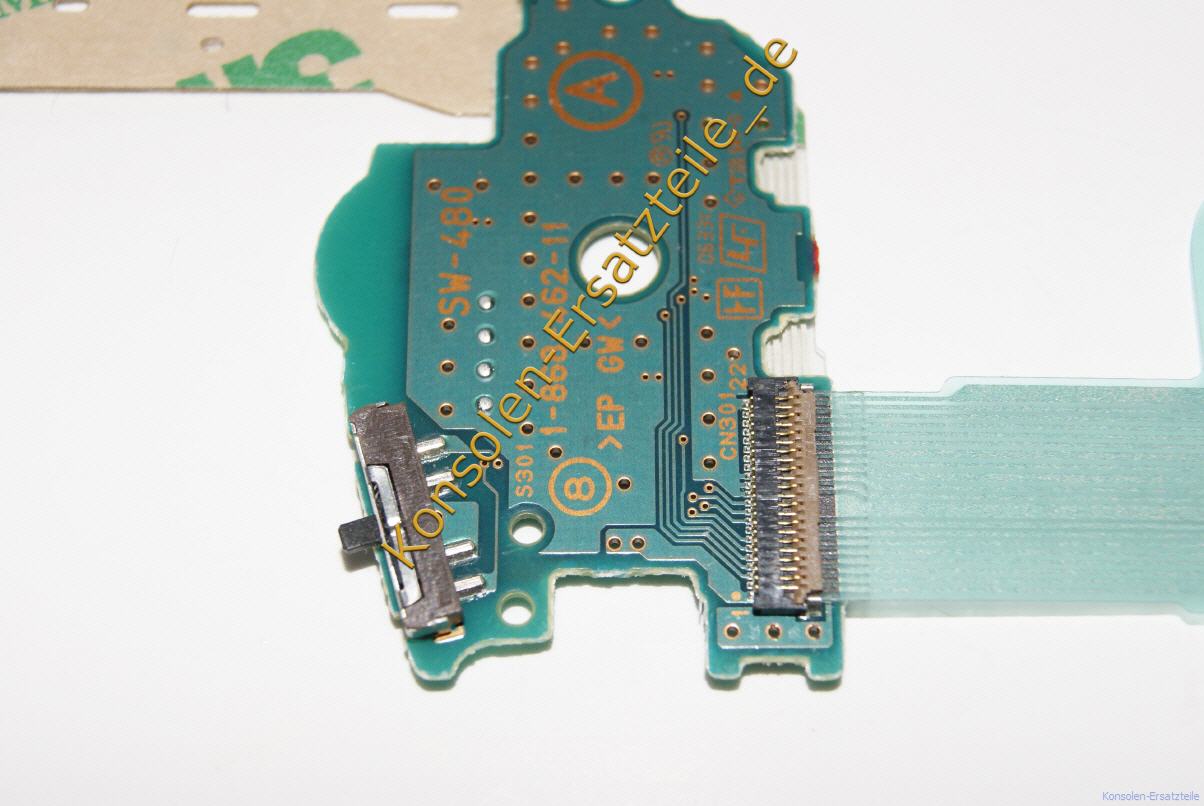

... und die Rückseite - Bild anklicken

PSP 1000 Schalterplatine mit Anschluss


6,98 EUR

Produkt-ID: 1303-03

3 St je 6,28 EUR

incl. 19% USt. zzgl. Versandkosten

Sofort lieferbar

Anzahl:   St
