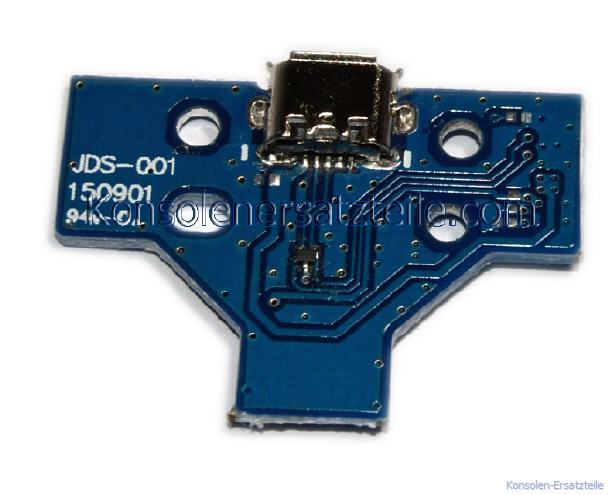

PCB USB Ladebuchse 14p. LED Platine PS4 Controller

PS4 USB Buchse, PS4 Controller USB Anschluss, PS4 Ladebuchse, JDS-001, jds001, jds 001, micro usb ladebuchse mit 14 poliger platine, PS4 Lightbar, PS4 Ladeanschluss, PS4 USB Buchse, PS4 USB Anschluss, 14 p Board für PS4 Controller, Sony PS4 Controller LED Platine, 14-Pin charge port usb charger board pcb For PS4 Controller, Ladeplatine DualShock 4 Controller

PS4 Lightbar und USB Ladebuchse für den PS4 Controller für den Anschluss über 14-polige Flachbandleitung, 14 Pin Anschlussbuchse PS4 Controller auf Platine, USB Buchse PS4 Controller, PS4 Lightbar, PS4 Controller Ersatzteil, PS4 Contoller LED Platine, Board JDS-001 - blaue Platine
(JDS001, Ersatzteil zu sony ps4 controller Ladebuchse defekt / Buchse austauschen, Ladeplatine DualShock 4 Controller, PS4 Controller USB Plug pcb 14p, pcb with PS4 charging port für PS4 Analog Controller, Eject Power Button Ribbon 14 Pin Flex Cable pcb, PS4 Ersatzteil für den Controller)


- für den Austausch der Platine braucht nicht gelötet zu werden. Die Platine enthält die Ladebuchse bereits fertig aufgelötet.
Gewisse handwerkliche Fertigkeiten sind natürlich dennoch erforderlich, um das Gerät auf- und zuzuschrauben und das Teil auszutauschen.

Passt zu dem PS4 Controller, der diese blaue (nicht grüne) Platine verbaut hat und die mit einem 14-poligen (nicht 12p) -Kabel mit der Hauptplatine des PS4 Controllers verbunden wird. JDS-001, Kompatibel zu den Controllern der ersten Generation der Dualshock 4 Controller, z.B. also für Playstation 4 Modelle: CUH-10XXA , CUH-11XXA (nicht z.B. für CUH-ZCT1E).

Die unterschiedlichen Platinen sind untereinander nicht austauschbar. Das beste ist, sie öffnen vor einer Kaufentscheidung ihren Controller und sehen einfach nach, was darin ist. Die Maße stehen außerdem unten.

(Anm.: wenn in ihrem Controller eine 12p. Platine ist, dann kann evtl. eine andere von uns angebotene Platine in Frage kommen: PCB USB Ladebuchse 12p. Platine für PS4 Controller )

Auf der angebotenen Platine befinden sich i.W.:
1x USB Ladebuchse
1x mehrfarbige Leuchtdiode für die PS4 Lightbar (6-pol)
1x Anschlussslot für das 14-polige Flachbandkabel (Kabel ist separat erhältlich)

Das passende Kabel ist dieser Artikel: 14p. Kabel für PS4 Controller Lightbar USB Platine


Dieser auf der Platine befindliche Slot (s.o.) muss bei einem Kabelwechsel / Anschluss zuerst geöffnet werden, d.h. ein daran befindliches kleines "Kläppchen" muss vorsichtig nach oben geklappt werden, damit das Kabel zur Entnahme freigegeben wird bzw. umgekehrt auch der Slot freigegeben wird für den Einsatz des Kabels. Außerdem: wenn das Kläppchen nach Einsetzen der Leitung nicht sorgfältig geschlossen ("zugedrückt") wird, bekommt das Kabel keinen Kontakt und es wird dann nicht funktionieren. Der Verriegelungsbügel ist sehr fein gearbeitet, achten sie darauf, ihn nicht zu beschädigen, denn dann kann er nicht mehr ordentlich geschlossen werden.


Ein häufig benötigtes Ersatzteil für eine preiswerte Reparatur Ihres Original-Controllers ...

Wenn die Ladebuchse einen Wackelkontakt hat, aussetzt, dann sollte das Problem mit einem Austausch lösbar sein.

Häufig kann man eine defekte Buchse daran erkennen, dass der innere schwarze Teil "bröselig" geworden ist. Die Kontakte verlieren dann ihre ursprgl. Position.


Dieses Ersatzteil wird im Inneren des Controllers im Austausch gegen die defekten Platine verbaut.


Maße, ca. 30 mm x 20 mm

Lieferumfang:

- ein Stück wie beschrieben, ähnlich Hauptbild.

JDS-001 14-polig, JDS-011 12-polig, Unterschied, Sony PS4 Controller LED Platine, usb ladebuchse mit platine für PS4 Controller, charge port usb charger board pcb for PS4 Controller, Ladeplatine DualShock 4 Controller

Zwei unterschiedliche Platinen im Vergleich

PS4 USB Buchse, PS4 Controller USB Anschluss, PS4 Ladebuchse, JDS-001, jds001, jds 001, micro usb ladebuchse mit 14 poliger platine, PS4 Lightbar, PS4 Ladeanschluss, PS4 USB Buchse, PS4 USB Anschluss, 14 p Board für PS4 Controller, Sony PS4 Controller LED Platine, 14-Pin charge port usb charger board pcb For PS4 Controller, Ladeplatine DualShock 4 Controller


12,98 EUR

Produkt-ID: 1459-JDS-001-BL-14

2 St je 11,68 EUR
4 St je 11,03 EUR

incl. 19% USt. zzgl. Versandkosten

Sofort lieferbar
