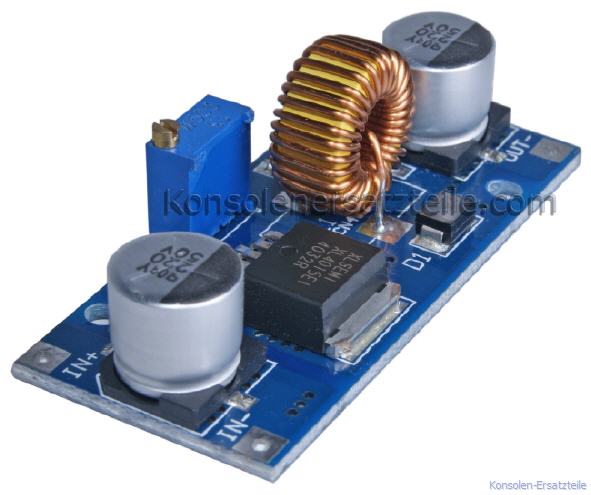

XL4015 Step down DC-DC Spannungswandler 5A / 75W

Step down Schaltwandler, Step down DC-DC buck Schaltregler, XL4015E1 einstellbarer Spannungsregler, DC DC Abwärtswandler, buck converter, XL4015E1 dc-dc-wandler, XL4015E1 converter, Schaltregler hoher Effizienz, DC-DC Schaltreglermodul, XL4015E1 Step down power supply, XL4015E1 Ausgangsstrom 5 Ampere max.

XL-4015 - XL4015E1 einstellbarer DC Spannungsregler mit Kurzschluss-Schutz und Power-LED.
Gleichspannung IN max. 5A / max. 38V / max. 75W .
Stufenlos regelbare Ausgangsspannung und regelbarer Strom. DC DC Abwärtsregler, DC-DC Schaltreglermodul, DC Spannungswandler.

- XL-4015 dc-dc wandler, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, Step-down Gleichspannungswandler, Spannungs Schaltwandler, dc-dc step-down-schaltregler, Bulk Switch Power Supply Modul.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-96%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.

- Inkl. Übertemperaturschutz, die Steuerung fährt bei Übertemperatur herunter.

- Ebenfalls Top ist die eingebaute Strombegrenzung (Ik = 8A max.) und die daraus folgende Kurzschlussfestigkeit.


Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.

Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.


Die Parameter:

- DC Input: 4 - 38V (38 V max. !)

- DC Output: 1,25-36V einstellbar

- Spannungsstabilität ± 0,8%

- Strom I-Out: 0 - 5A max., 75W. Bei hoher Dauerlast zusätzliche Kühlung / Kühlkörper erforderlich.

- Schaltfrequenz ca. 180 kHz

- 4 Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

- 2 Befestigungsbohrungen

- Maße ca. 54mm x 23mm x 18mm


Ideal für Versuchsaufbauten, kleine Labornetzteile, Testreihen etc.


Step down Schaltwandler, Step down DC-DC buck Schaltregler, XL4015E1 einstellbarer Spannungsregler, DC DC Abwärtswandler, buck converter, XL4015E1 dc-dc-wandler, XL4015E1 converter, Schaltregler hoher Effizienz, DC-DC Schaltreglermodul, XL4015E1 Step down power supply, XL4015E1 Ausgangsstrom 5 Ampere max.
Unser regulärer Preis 8,98 EUR, Sie sparen 0,99 EUR!

7,99 EUR

Produkt-ID: 0749-XL-4015

2 St je 7,59 EUR
3 St je 7,39 EUR
5 St je 7,19 EUR

incl. 19% USt. zzgl. Versandkosten

Sofort lieferbar

Anzahl:   St
