LM2596S Schaltregler, Step down, DC-DC einstellbar

LM 2596S Step down Spannungsregler, einstellbar, regelbarer DC-DC Spannungswandler LM2596S, Buck switch regulator, LM2596S Adj Spannungsregler einstellbar, LM2596S Step down power supply, DC Schaltwandler, DC-DC Schaltreglermodul, Spannungsstabilisatoren, Festspannungsregler einstellbar

LM2596S, einstellbarer Spannungsregler, Step down DC-DC Schaltregler, DC power supply
(lm2596s dc-dc step-down-schaltregler, Step-down Gleichspannungswandler, Bulk Switch Power Supply Modul)

Aus einer größeren Gleichspannung wird eine kleinere, einstellbare Spannung erzeugt. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.

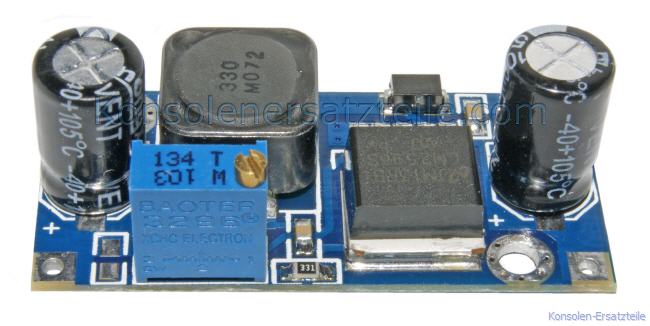

- LM2596 DC-DC Schaltreglermodul, DC Spannungswandler Regelbaustein inkl. Beschaltung auf kleiner Platine untergebracht

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil.

- Hoher Wirkungsgrad (bis zu 92%) bei wenig Verlustleistung

- DC Input: 3,5-40V


- DC Output: 1,5-35V einstellbar

- Strom Out: typ. 2A, 3A (max.), bei hoher Dauerlast Kühlkörper erforderlich.

- Spannungsstabilität ca. ± 0,5% oder ± 2,5% (je nach Auswahl, siehe Auswahlmenue)

- Lastausregelung ± 0,5%

- Dynamische Reaktionsgeschwindigkeit 5% 200uS

- Schaltfrequenz ca. 150 kHz

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT+ OUT-

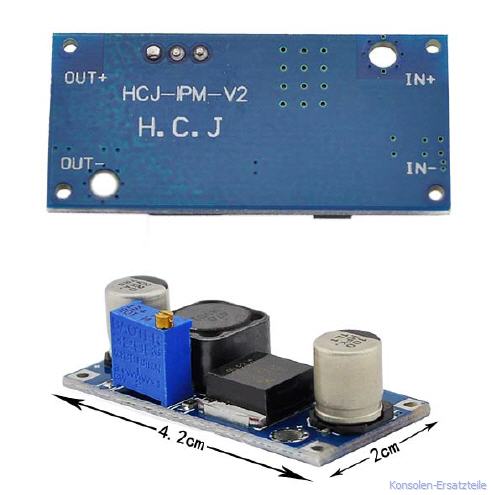

- Maße ca. 4,5 cm x 2,0 cm x 1,4 cm

- Zul. Umgebungstemperatur: -40° C bis +85° C

- 2 Befestigungsbohrungen


Häufige Verwendung für Arduino u.a., Aufbauten, die besonders platzsparend und effektiv sein sollen etc.

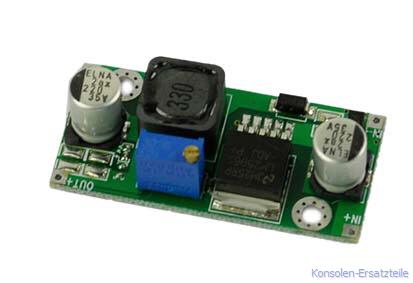

- Abbildung ähnlich / die tatsächliche Farbe der Platine kann abweichen (lagerbestandsabhängig z.B. auch rot oder schwarz sein)

Bitte wählen Sie die gewünschte Spannungsstabilität weiter unten.

LM 2596S Step down Spannungsregler, einstellbar, regelbarer DC-DC Spannungswandler LM2596S, Buck switch regulator, LM2596S Adj Spannungsregler einstellbar, LM2596S Step down power supply, DC Schaltwandler, DC-DC Schaltreglermodul, Spannungsstabilisatoren, Festspannungsregler einstellbar
LM2596S Spannungsregler, LM2596S DC-DC  Step down power supply, Spannungswandler, DC-DC Schaltreglermodul, einstellbarer Schaltregler LM2596,
DC-DC Schaltregler LM2596, LM2596S-Adj Spannungsregler, LM2596S Step down power supply, Spannungswandler, DC-DC Schaltreglermodul

DC-DC Step down Schaltregler, Spannung einstellbar

Platine mit Lötanschlüssen








Spannungsstabilität:
Anzahl:   St
