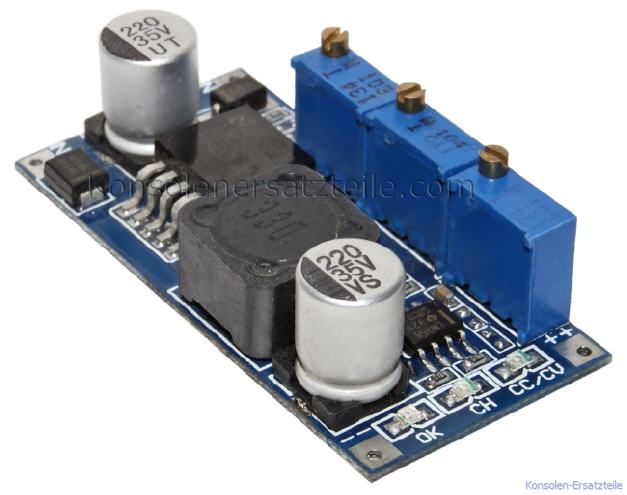

LM2596 CC-CV Strom und Spannungsregler LED-Treiber

Spannungsregler LM2596S, LM2596S Stromregler, LM2596S Laderegler, CC-CV Spannungswandler, LM2596 LED Driver, DC-DC Schaltreglermodul

LM2596S CC-CV Spannungsregler und Stromregler in einem. Step down DC-DC Schaltregler, DC power supply
(LM2596S hier mit einstellbarer Strombegrenzung CC, einstellbarer Spannung CV, CC-CV-Regler, LED Treiber, Laderegler, KSQ, Stromkonstanter, LED Konstantstromquelle. Step-down DC-DC Schaltwandler, Bulk Switch Power Supply Modul)

Ideal als Laderegler oder LED Power supply, LED Stromregler.

- Kann z.B. als Laderegler für z.B. LiIo / LiPo Akkus verwendet werden, dafür Strom- und Spannungsgrenze richtig (Akku-bezogen) einstellen.

- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsstrom eine wichtige und zu beachtende Größe. Der Stom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.

Bedingt durch die einstellbare Strombegrenzung wird die Platine kurzschlussfest. Die Stromgrenze kann also direkt im Kurzschlussbetrieb eingestellt werden (Amperemeter direkt am Ausgang anschließen, passenden Messbereich >3A wählen).
Dennoch muss die Temperatur bei hoher Last beobachtet werden, ggf. Kühlkörper verwenden.


- der Baustein wandelt eine in den genannten Grenzen eingespeiste Spannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Spannung herunter und hält diese stabil. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist. Beispiel: Die Platine wird mit 20 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 1A. Die Stromentnahme auf der 20V-Seite beträgt dann ca. 12V/20V/0,92 = 0,65A.


- Hoher Wirkungsgrad (bis zu 96%) bei wenig Verlustleistung

- DC Input: 7-35V


- DC Output: 1,25-30V einstellbar

- Strom Out: typ. 2A (3A max.) die Stromgrenze ist einstellbar (Trimmer neben CC-LED). Bei hoher Dauerlast Kühlkörper erforderlich.

- 3 Betriebs-LEDs:
- bei Normalbetrieb
leuchtet die grüne OK-LED
-
bei Erreichen der Strombegrenzung leuchtet die rote CC/CV -LED auf.
-
Bei Erreichen von einem Zehntel des eingestellten Lade- bzw- Ausgangsstroms (abhängig vom Ladezustand) leuchtet die CH-LED rot auf ("Akku voll"). Der Faktor (1/10 ist voreingestellt) ist am mittleren Trimmer ebenfalls einstellbar.
(Anm.: die Einstellung an dem Trimmer Ci (großes C, kleines i) beeinflusst nicht die Regelung. Es wird hiermit lediglich der Schwellwert für die entsprechende LED eingestellt. Wenn der Strom auf den Bruchteil des ursprünglich eingestellten Stromwertes abgesunken ist bzw. der Wert unterschritten wird, ist das meistens ein Indiz dafür, dass ein z.B. aufzuladener Akku "jetzt voll" ist. Es geht dann die zugehörige LED an und zeigt diesen Umstand an.)


- Lastausregelung ± 0,5% / - Spannungsstabilität ± 2,5%

- Schaltfrequenz ca. 150 kHz

- Ripple ca. 50mV

- Lötanschlüsse, Pin Definition: IN+ IN- / OUT++ OUT--

- Maße ca. 4,6 cm x 2,3 cm x 1,4 cm

- Zul. Umgebungstemperatur: -40° C bis +85° C


- Abbildung ähnlich

Spannungsregler LM2596S, LM2596S Stromregler, LM2596S Laderegler, CC-CV Spannungswandler, LM2596 LED Driver, DC-DC Schaltreglermodul
Stromregler, Spannungsregler LM2596S, LM2596S Stromregler,  Laderegler LM2596, Stromkonstanter LM2596, CC-CV Spannungswandler, LM2596 LED Driver, DC-DC Schaltreglermodul


8,98 EUR

Produkt-ID: 0749-LM2596-CC-CV

2 St je 8,53 EUR
3 St je 8,31 EUR
5 St je 8,08 EUR
9 St je 7,86 EUR

incl. 19% USt. zzgl. Versandkosten

Sofort lieferbar

Anzahl:   St
