KSQ CC-CV Strom- und Spannungsregler bis 40V/40A

KSQ CC-CV Strom- und Spannungsregler bis 40V-40A, Laderegler, LED-Treiber

Einstellbarer DC Schaltspannungswandler, Stromgrenze und Spannungshöhe einstellbar: Eingangsspannung max. 40V, Ausgangsstrom max. 40A
Abwärtsregler, Step down Schaltspannungsregler, Stromkonstanter, Kurzschlussschutz. Gleichspannung.


Wandelt eine Gleichspannung auf eine niedrigere, einstellbare Gleichspannung herunter und begrenzt ebenfalls auch die Stromhöhe auf einen einstellbaren Wert.


- Kann z.B. als Laderegler für div. Akkus verwendet werden, dafür die Strom- und Spannungsgrenze auf den Akku Akku-bezogen einstellen.

- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsnennstrom die zu beachtende Größe. Der Strom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.


- Kurzschlussschutz aufgrund der Strombegrenzung, solange die Betriebsspannung von min. 10,5V eingehalten wird.


Anm.: wir raten dringend dazu, sowohl den Last- als auch den Versorgungskreis gegen Überstrom abzusichern! Der Regler ist ausgesprochen leistungsstark und in der Lage, eine rel. "hohe" Eingangsspannung bei "niedrigem" Eingangsstrom in eine niedrige Ausgangsspannung ABER mit SEHR HOHEM Kurzschlusstrom am Ausgang umzuwandeln. Wir empfehlen daher dringend, entsprechende Sicherungseinrichtungen vorzusehen und sich nicht auf den Regler alleine zu verlassen.


- Des weiteren kann eine Entladeschlussspannung (10,5V-35V) eingestellt werden, um eine Tiefentladung der Stromversorgung (z.B. Akku) zu vermeiden.

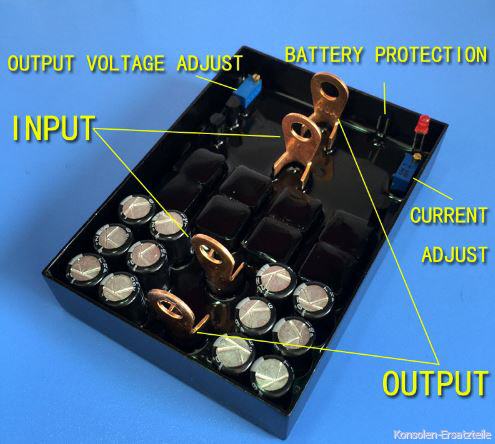

Anm.: zur Speicherung des Wertes die gewünschte Abschaltspannung an den Eingang anlegen, dann für ca. 2 Sek. die dafür vorgesehenen Kontakte (s. Bild) brücken.
Dann die Batterie (Versorgungsspannung) kurz abtrennen und wieder anschließen, der Wert wird somit gespeichert.

- Die Eingangsspannung darf nicht weniger als ca. 10,5V betragen, da ansonsten die Steurung vorübergehend gestört werden kann, also instabil wird.



Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.

Beispiel: Die Schaltung wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.


Die Parameter:


- DC Input: 10,50 Volt - 40 Volt
(U-In muss min. 1V größer sein als U-Out)

- DC Output: 1V - 30V - einstellbar

- Strom I-Out: 1A - 40A -
Begrenzung einstellbar

- es muss auf eine Trennung der Potentiale geachtet werden:
die Eingangsmasse darf aus technischen Gründen nicht mit der Ausgangsmasse zusammengegelegt werden.

- Eingangs-Batterie-Schutz (Abschaltspannung einstellbar 10,5V-35V)

- Bei hoher Dauerlast zusätzliche Kühlung / Lüfter erforderlich.

- Umgebungstemperaturbereich: -30 bis +50 Grad Celsius.

- typ. Ripple = 200mV

- Spannungsstabilität ± 1 %

- Lastausregelung ± 1 %

- Leerlaufstrom typisch 7,5 mA (bei Input 12V und Output 5V)

- Wirkungsgrad bis 96%

- 4 Schraubösen, Pin Definition: IN+ IN- / OUT+ OUT-

- 1 LED für Power ON

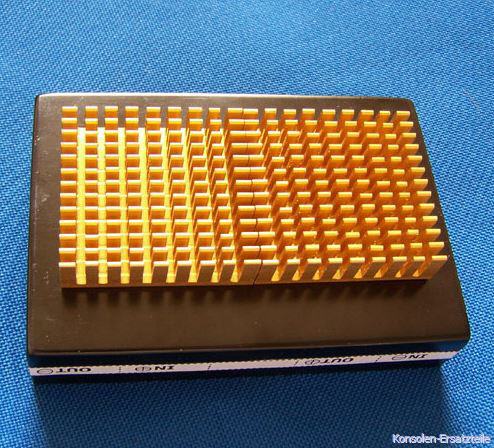

- 2 Kühlkörper

- Maße ca. 95 x 66 x 30 mm

- Gewicht ca. 200g


Ideal für Versuchsaufbauten, Ladegeräte, LED-Treiber, Labornetzteile, Testreihen etc.

Bitte beachten Sie:
1. Die Eingangsspannung darf nicht unter ca. 10,5V betragen, da die Regelung ansonsten instabil werden kann und interne schaltungstechnische Schutzeinrichtungen möglicherweise nicht mehr zuverlässig funktionieren. Auch kann die Ausgangsspannung dann u.U. über den ursprünglich eingestellten Wert steigen.
2. Achten Sie auf richtigen Anschluss. Die Anschlussbezeichnungen finden Sie an der Seite des Reglers aufgedruckt.
3. Sehen Sie ggf. Überstromschutzeinrichtungen in Ein- und Ausgangskreis vor, da der Regler sehr hohe Ströme liefern kann.

KSQ CC-CV Strom- und Spannungsregler bis 40V-40A, Laderegler, LED-Treiber
KSQ CC-CV Strom- und Spannungsregler bis 40V-40A, Laderegler, LED-Treiber


63,90 EUR

Produkt-ID: 0749-40-40-CC-CV

2 St je 60,71 EUR
3 St je 59,11 EUR
5 St je 57,51 EUR

incl. 19% USt. zzgl. Versandkosten

Der Artikel ist z.Zt. vergriffen und wird nachbestellt. Eine umgehende Auslieferung ist daher nicht möglich.

Anzahl:   St
