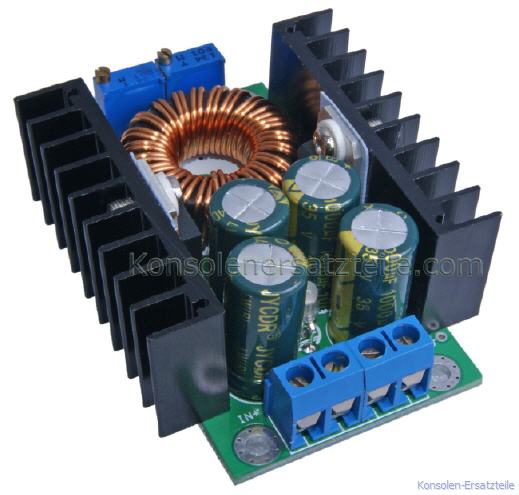

KSQ CC-CV Down Strom- Spannungsregler bis 12A/300W

Stromkonstanter CC-CV 9A 280W, KSQ, Schaltregler, LED Treiber, Laderregler, regelbare Spannungsquelle, Konstanstromquelle, DC-DC Schaltregelmodul, Gleichspannungs-Schaltregler, DC DC Power supply, buck converter

300W KSQ einstellbarer DC Spannungsregler, Stromgrenze und Spannungshöhe einstellbar: Max. 12A / max. 300W
Abwärtsregler, Step down, Schaltspannungswandler, Stromkonstanter, Kurzschlussschutz. Gleichspannung.
CC-CV-Regler mit Schraubanschlussklemmen, Konstantstromquelle, LED-Treiber, Laderegler, stufenlos regelbare Ausgangsspannung und stufenlos regelbarer Ausgangsstrom. DC DC Abwärtsregler, DC-DC Schaltreglermodul, DC Spannungswandler, Konstantstromquelle, Konstantstromregler.


Wandelt eine Gleichspannung auf eine niedrigere, einstellbare Gleichspannung herunter und begrenzt ebenfalls auch die Stromhöhe auf einen einstellbaren Wert. Das Einsetzen der Strombegrenzung wird durch eine LED signalisiert.
Mit Schraubanschlussklemmen.


- Kann z.B. als Laderegler für z.B. LiIo / LiPo Akkus verwendet werden, dafür Strom- und Spannungsgrenze Akku-bezogen einstellen.

- Weitere Verwendungsmöglichkeit als LED-Treiber. Bei LEDs ist der erlaubte Betriebsnennstrom die zu beachtende Größe. Der Strom muss bei LEDs begrenzt werden, da bereits geringe Spannungsschwankungen große Stromschwankungen hervorrufen und die LEDs gefährden können.

- der Baustein wandelt eine in den genannten Grenzen eingespeiste Gleichspannung mit moderner und effektiver Schaltungstechnik auf eine einstellbare Gleichspannung herunter und hält diese stabil.

- ein hoher Wirkungsgrad (ca. 85%-95%) bedeutet wenig Verlustleistung und damit auch eine möglichst geringe Belastung der Quelle (i.B. interessant bei Akkubetrieb)

Ideal für häufig veränderliche Versuchsaufbauten, für Experimente oder den Aufbau eines kleinen Labornetzteiles etc.. Der hohe Ausgangsstrombereich reicht für viele "anspruchsvollere" Aufgabenstellungen.


- Kurzschlussschutz aufgrund der Strombegrenzung


Aus z.B. 12 Volt werden dann z.B. 5 Volt oder eine andere Spannung innerhalb der genannten Grenzen. Der Vorteil eines Schaltreglers besteht darin, dass der Wirkungsgrad sehr hoch ist.

Beispiel: Die Platine wird mit 24 Volt gespeist, die Ausgangsspannung wurde auf 12 Volt eingestellt, die Last am Ausgang beträgt 4A. Die Stromentnahme auf der eingespeisten 24V-Seite beträgt dann ca. 12V/24V/0,94 x 4A = 2,13A.


Die Parameter:


- DC Input: 7 Volt - 32 Volt
(U-In muss min. 1V größer als U-Out)

- DC Output: 0,8V - 28V einstellbar

- Strom I-Out: 0,2A - 12A
Begrenzung einstellbar

- Max. 300W
(mit ext. Lüfter). Bei hoher Dauerlast zusätzliche Kühlung / Lüfter erforderlich.

- typ. Ripple = 50mV bei Input 24V und Output 12V / 5A

- Spannungsstabilität ± 1 %

- Lastausregelung ± 1 %

- Leerlaufstrom typisch 20mA

- Schaltfrequenz ca. 300 kHz

- Wirkungsgrad bis 95%

- 4 Schraubanschlussklemmen, Pin Definition: IN+ IN- / OUT+ OUT-

- 1 Duo-LED (rot / grün), Statusanzeige rot: Ausgang ist belastet, grün: Laststrom ist kleiner als 0,1 x eingestellter Stromgrenze (interessant für Akkuladung).

- 2 große Kühlkörper

- Maße ca. 65 x 47 x 22 mm


Ideal für Versuchsaufbauten, Ladegeräte, LED-Treiber, Labornetzteile, Testreihen etc.


Stromkonstanter CC-CV 9A 280W, KSQ, Schaltregler, LED Treiber, Laderregler, regelbare Spannungsquelle, Konstanstromquelle, DC-DC Schaltregelmodul, Gleichspannungs-Schaltregler, DC DC Power supply, buck converter


17,98 EUR

Produkt-ID: 0749-P300-CC-CV

2 St je 17,08 EUR
3 St je 16,63 EUR
5 St je 16,18 EUR

incl. 19% USt. zzgl. Versandkosten

Sofort lieferbar

Anzahl:   St
